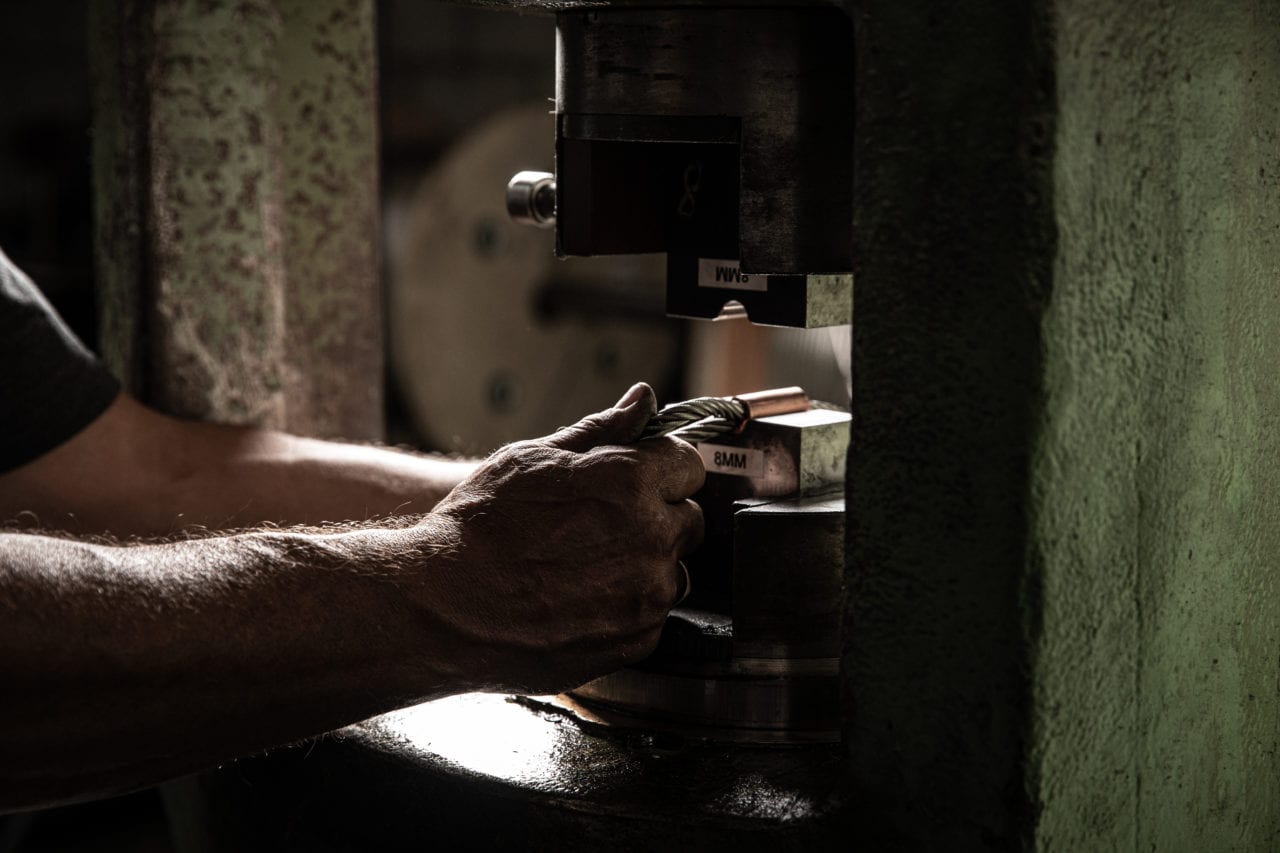

Naast dat wij kabels op rol leveren, maken wij graag kabels op maat en voorzien deze van de benodigde terminals. Of het nu gaat om één stuk of seriewerk, ons team in de werkplaats staat voor jou klaar.
kabelconstructies

Liefde voor productie

Kwaliteit

Grote voorraad

Kabelklemmen

Onderstaande kabelklemmen worden handmatig aan de kabel gemonteerd.

RVS kabelklem, zware uitvoering

Stainless Steel Wire Rope Clip, heavy Version
Soortgelijk: DIN 741
Materiaal: ASIS 316
Afwerking: gepolijst
RVS kabelklem, zware uitvoering
RVS kabelklem, zware uitvoering zijaanzicht afmetingen
RVS kabelklem, zware uitvoering afmetingen

RVS kabelklem, lichte uitvoering

Stainless Steel Wire Rope Clip, light Version
Soortgelijk: DIN 741
Materiaal: AISI 316
Afwerking: hoog gepolijst
RVS kabelklem, lichte uitvoering
RVS kabelklem, lichte uitvoering afmetingen

RVS simplex kabelklem met enkele bout

Stainless Steel Simplex Clip with 1 Bolt
Materiaal: AISI 316
Afwerking: gepolijst
RVS simplex kabelklem met enkele bout
RVS simplex:duplex kabelklem afmetingen
RVS simplex kabelklem met enkele bout afmetingen

RVS duplex kabelklem met dubbele bout

Stainless Steel Duplex Clip with 2 Bolts
Materiaal: AISI 316
Afwerking: hoog gepolijst
RVS duplex kabelklem met dubbele bout
RVS simplex:duplex kabelklem afmetingen
RVS duplex kabelklem met dubbele bout afmetingen
  • RVS kabelklem, zware uitvoering
  • RVS kabelklem, lichte uitvoering
  • rvs simplex kabelklem met enkele bout
  • rvs duplex kabelklem met dubbele bout
Normal size Dimensions in mm
a

b1

b2

d

h1

h2

l		 Weight in kg/100 pcs Item no.
2 9 4 13 M 3 18 11 14 0,8 800.0200
3 12 5 16 M 4 25 12 17 1,5 800.0300
4 13 6 18 M 4 25 14 19 2,9 800.0400
5 15 7 20 M 5 29 15 24 3,1 800.0500
6 18 8 21 M 6 31 17 27 4,0 800.0600
8 23 10 27 M 8 41 21 34 7,7 800.0800
10 28 12 34 M 10 52 25 45 17,0 800.1000
12 35 14 38 M 12 61 28 51 26,5 800.1200
14 42 15 43 M 12 68 32 53 31,0 800.1400
16 42 18 47 M 14 76 36 60 50,0 800.1600
19 50 20 51 M 14 79 40 62 58,0 800.1900
22 60 26 61 M 16 98 46 72 80,0 800.2200
25 62 29 61 M 16 110 49 76 108 800.2500
Normal size Dimensions in mm
d1
h1
a		 Weight in kg/100 pcs Item no.
2 M3 17 4 0,69 5871.00.02
3 M4 20 5 1,20 5871.00.03
4 M4 22 6 1,30 5871.00.04
5 M5 24 6 1,40 5871.00.05
6 M5 28 8 1,72 5871.00.06
8 M6 34 10 4,10 5871.00.08
10 M8 42 12 5,89 5871.00.10
16 M12 63 18 21,0 5871.00.15
19 M12 75 21 28,0 5871.00.19
22 M14 85 24 40,0 5871.00.22
Normal size Dimensions in mm
b1

b2

d

h1

h2

l1		 Weight in kg/100 pcs Item no.
2 4 12 M 4,0 5 14 15 0,46 5855.00.02
3 6 14 M 4,0 7 14 17 0,72 5855.00.03
4 8 17 M 5,0 7 17 20 1,27 5855.00.04
5 10 21 M 5,0 8,5 17 25 1,46 5855.00.05
6 12 25 M 6,0 10 23 30 2,52 5855.00.06
8 17 31 M 8,0 14 25 37 5,42 5855.00.08
Normal size Dimensions in mm
b1

b2

d

h1

h2

l2		 Weight in kg/100 pcs Item no.
2 4 12 M 4,0 5 14 30 0,97 5865.00.02
3 6 14 M 4,0 7 14 35 1,41 5865.00.03
4 8 17 M 5,0 7 17 40 2,45 5865.00.04
5 10 21 M 5,0 8,5 17 50 2,91 5865.00.05
6 12 25 M 6,0 10 23 60 5,00 5865.00.06
8 17 31 M 8,0 14 25 75 10,63 5865.00.08
10 21 35 M 10,0 16 32 95 17,13 5865.00.10

Ferrules

Deze klemmen worden met de machine aan de kabel geperst.
Oval Loop Sleeves

Nicopress - Savapress ovaal

Oval Loop Sleeves
Round Stop Sleeves

Nicopress - Savapress rond

Round Stop Sleeves
Talurit Clamps

Talurit klemmen in aluminium, koper en RVS

Talurit Clamps
  • Nicopress - savapress ovaal
  • nicopress - savapress rond
  • Talurit klemmen in alumium, koper, rvs
For rope Ø in mm Min. order quantity in pcs. Material Suitable crimping tool Item no. Nicopress Item no. Savapress
0,45 - 0,60 100 brass T185 n.a. TM45.58.65
0,61 - 0,68 100 brass T185 n.a. TM63.68.65
0,72 - 1,00 100 zinc-platted copper T185 NICO10.08 TK72.10.70
1,20 - 1,50 100 zinc-platted copper T185 / T188 NICO10.10 TK12.15.10
1,80 - 2,00 100 zinc-platted copper T185 / T188 NICO10.20 TK18.20.10
2,50 50 zinc-platted copper T188 NICO10.25 TK25.01.20
3,00 50 zinc-platted copper T188 NICO10.30 TK30.01.90
4,00 50 zinc-platted copper T188 NICO10.40 TK40.02.10
5,00 50 zinc-platted copper T188 NICO10.50 TK50.03.40
6,00 50 zinc-platted copper T3060 NICO10.60 TK60.02.70
6,50 - 7,00 25 zinc-platted copper T3070 NICO10.70 TK70.03.80
8,00 25 zinc-platted copper T3080 NICO10.80 TK80.04.30
For rope Ø in mm Min. order quantity Material Suitable crimping tool Item no. Nicopress Item no. Savapress
072 - 1,00 10 copper T185 NICO2008 TK721000
1,2 - 1,5 10 copper T185 NICO2010 TK121500
1,8 - 2,0 10 copper T185 NICO2020 TK182000
2,5 10 copper T4064 NICO2025 TK250000
3 10 copper T4064 NICO2030 TK300000
4 10 copper T188 NICO2040 TK400000
5 10 copper T188 NICO2050 TK500000
6 10 copper T188 NICO2060 n.a.
Rope Ø in mm Aluminium item no. Copper item no. Stainless item no.
1 T100.54.30 KU50.00.10 P5E0.00.10
1,5 T151.20.42 KU50.00.15 P5E0.00.15
2 T201.60.42 KU50.00.20 P5E0.00.20
2,5 P500.00.25 KU50.00.25 P5E0.00.25
3 P500.00.30 KU50.00.30 P5E0.00.30
3,5 P500.00.35 KU50.00.35 P5E0.00.35
4 P500.00.40 KU50.00.40 P5E0.00.40
4,5 P500.00.45 KU50.00.45 P5E0.00.45
5 P500.00.50 KU50.00.50 P5E0.00.50
6 P500.00.60 KU50.00.60 P5E0.00.60
8 P500.00.80 KU50.00.80 P5E0.00.80
10 P500.01.00 KU50.01.00 P5E0.01.00
12 P500.01.20 KU50.01.20 P5E0.01.20
14 P500.01.40 KU50.01.40 P5E0.01.40
16 P500.01.60 KU50.01.60 P5E0.01.60
18 P500.01.80 KU50.01.80 P5E0.01.80
20 P500.02.00 KU50.02.00 P5E0.02.00
22 P500.02.20 KU50.02.20 P5E0.02.20
24 P500.02.40 KU50.02.40 P5E0.02.40
26 P500.02.60 KU50.02.60 P5E0.02.60
