Klimhulp met spankabels en netten. Een verticale tuin creëren.

Wij zijn gespecialiseerd in klimhulpsystemen met spankabels en netten en wij helpen je graag bij het uitwerken van de groene gevel. Indien nodig komen wij het monteren.

spankabels
+
afstandhouders

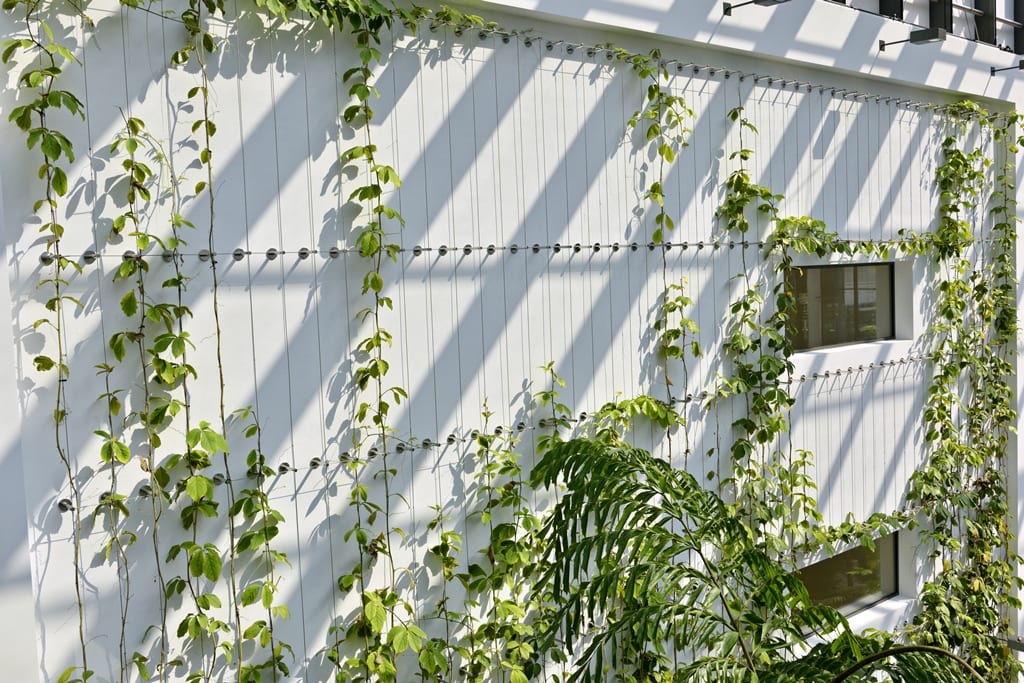

Nieuwe en bestaande gevels kunnen op een eenvoudige manier begroeid worden met behulp van afstandhouders en spankabels.

De kabels kunnen zowel horizontaal als verticaal, maar ook diagonaal gespannen worden.
verticale kabel huizingaschool Carl Stahl Green Walls

standaard
afstandhouders

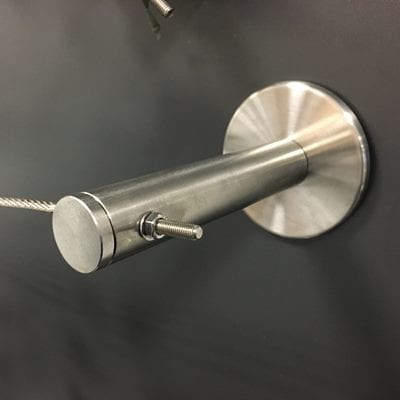

rvs-robuust Carl Stahl
RVS ROBUUST

De robuuste RVS afstandhouders kunnen grote krachten opnemen en zijn geschikt voor groene gevels in openbare ruimtes. De afstandhouders hebben een diameter van 25mm en zijn standaard beschikbaar in de lengtes 80, 120 en 160mm. Een set bestaat uit een draadeind of stokschroef, een rozet, de afstandhouder zelf en een dop.

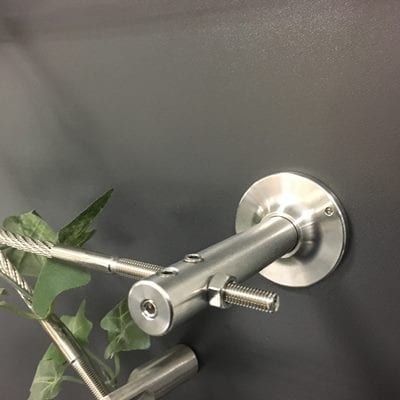

rvs-basic Carl Stahl
RVS BASIC

De basic RVS afstandhouders  zijn ideaal bij grote oppervlaktes met grote aantallen afstandhouders. De afstandhouders hebben een diameter van 16 mm en zijn standaard beschikbaar in de lengte van 95mm. Een set bestaat uit een draadeind of stokschroef, een rozet en de afstandhouder zelf.

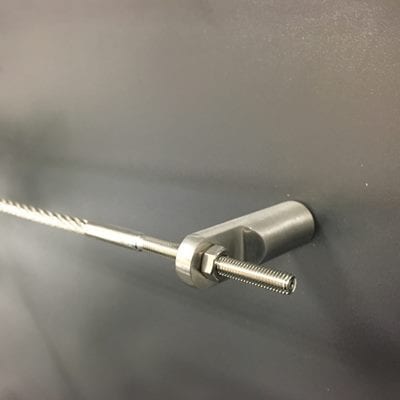

rvs-mini Carl Stahl
RVS MINI

De mini RVS afstandhouders zijn geschikt voor groene gevels met enkel horizontale of enkel verticale kabels in niet openbare gebieden. De afstandhouders hebben een diameter van 22 mm en zijn standaard beschikbaar in de lengte van 60 mm. Een set bestaat uit een draadeind of stokschroef en de afstandhouder zelf.

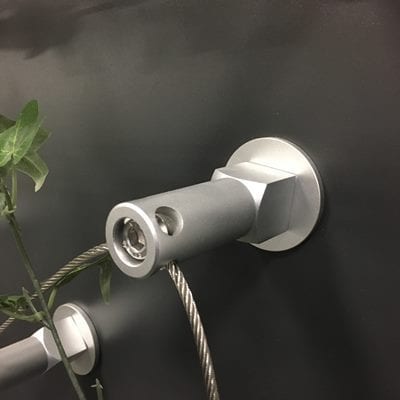

aluminium Carl Stahl
ALUMINIUM

Wanneer de gevel bestaat uit een lichte onderconstructie, zoals bijvoorbeeld een houten constructie of gevelisolatie, worden vaak de aluminium afstandhouders gebruikt van 95 of 150mm lang. De RVS kabels worden met de hand tussen de houders gespannen waardoor minder materiaal gebruikt wordt.

kabel
+
spanner

Standaard worden RVS spankabels gebruikt met een diameter van 4mm. In extreme gevallen of bij grote overspanningen kan een kabel met een diameter van 6mm nodig zijn. Vraag ons om advies bij twijfel.
De kabels worden opgespannen middels terminals aan de uiteinden van de kabels. Deze draad-terminals zijn op locatie aan de kabel te klemmen met twee steeksleutels. Het is ook mogelijk om de kabels volledig op maat te bestellen met aangeperste spanners.
Ichtushof Rotterdam Carl Stahl Green Walls

Details

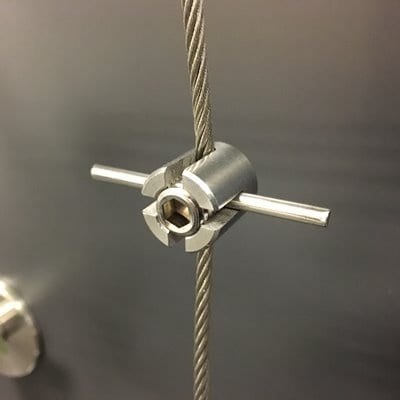

rvs klimhulpje
rvs klimhulp

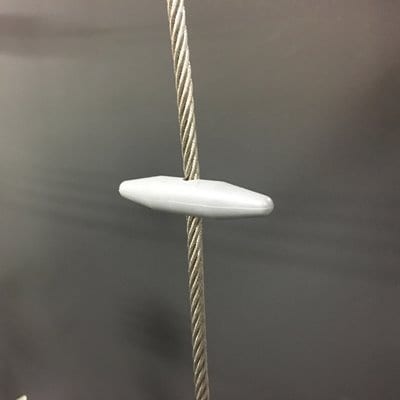

Klimhulp plastic Carl Stahl
kunststof klimhulp

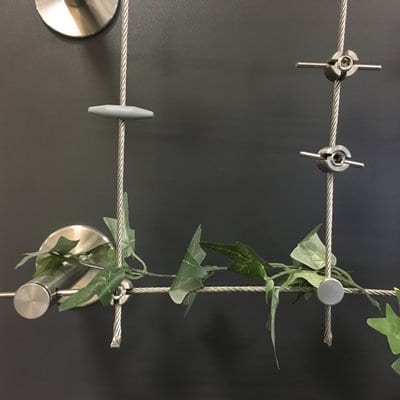

overzicht klimhulpsysteem

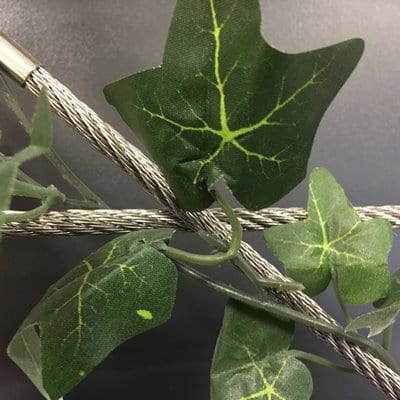

gekruiste kabels
kruizen kabels Carl Stahl Green Walls
diagonale kabels

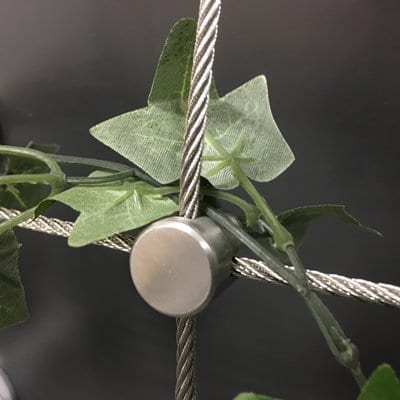

kruisklem gladde zijde Carl Stahl
rvs kruisklem

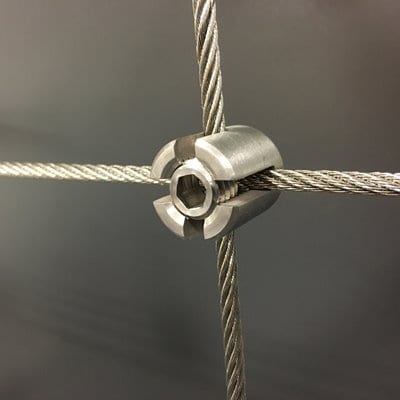

kruisklem achterzijde Carl Stahl
rvs kruisklem

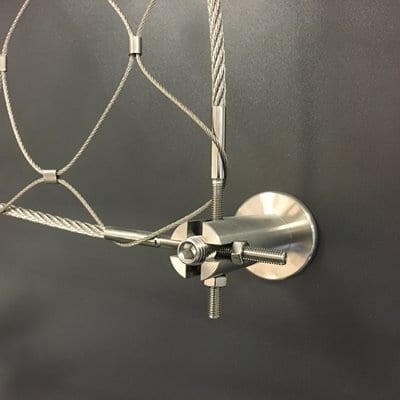

hoekoplossing Carl Stahl
afstandhouder hoek

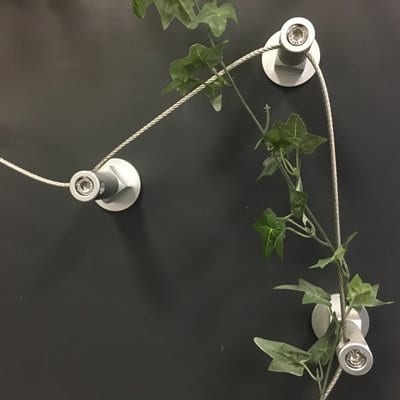

aluminium vrije vorm Carl Stahl Green Walls
aluminium houders

Carl Stahl Green Walls

Bekijk snel onze nieuwe website (en webshop) voor de groene gevels, www.carstahl-greenwalls.nl. Hier is nog meer informatie te vinden over klimhulpsystemen, de montage en over leuke groene gevel projecten.

mogelijke beplanting

Als de gevel eenmaal voorzien is van een raster van spankabels is het van belang om de juiste klimplanten te planten. Slingerplanten hechten zich niet met de wortels aan de muur, maar slingeren juist langs de kabels omhoog.
Bij voorkeur staan de planten in de volle grond zodat het onderhoud minimaal is. Zorg dat de planten vooral in het begin voldoende water krijgen. Het is wel verstandig om ze jaarlijks even bij te snoeien.
Slingerplanten of winders. Deze groep groeit goed met een verticale klimhulp. Er zijn rechts-windende soorten (bijv. Kamperfoelie), links-windende soorten (Blauwe regen) en soorten die in beide richtingen winden (Bruidssluier).
Enteraars of steunklimmers. Deze leiplanten hebben een horizontale klimhulp nodig. Ze groeien eerder als een sluier over de steunen heen. Winterjasmijn en Klimrozen zijn de bekendste voorbeelden van deze groep.
Rankvormende planten. Rankers of rankvormende soorten heb een maasvormig netwerk nodig. Voorbeelden zijn de Bosrank, de Clematis en de Wijnstok. Onderaan deze pagina staat meer over het gebruik van kabelnetten.
Ampelopsis-brevipedunculata-kamerwingerd Carl Stahl Groene gevels
Wisteria-blauwe-regen
wilde-wingerd-parthenocissus-quinquefolia-engelmanni
boomwurger-celastrus-scandens
aristolochia_macrophylla

duurzame
gevels

De kabels kunnen een schil vormen rondom elk gebouw. Omdat de kabels flexibel zijn kan bijna elke vorm bedacht worden.
Innovation powerhouse groene gevel

Montage van de afstandhouders

De montage van de afstandhouders is door een handige monteur goed uit te voeren. De algemene montagevolgorde is als volgt:

1. markeer alle punten op de gevel en boor de gaten (diameter en diepte kan variëren)
2. veranker het draadeind met een chemisch anker (of draai de stokschroeven in het hout)
3. monteer de rozet en de afstandhouder
4. meet de kabels in volgens de afbeelding hieronder
5. laat de kabels produceren en bezorgen
6. plaats de kabels en afspannen met een moer

Carl Stahl kan ook de montage uitvoeren. Wij houden rekening met de (voorspan)krachten die ontstaan en zorgen dat de krachten goed afgedragen worden naar de onderliggende constructie. Ook kunnen wij op grote hoogte monteren.
overzicht maatvoering greenwall

een kleine investering met veel groen als resultaat

Voor zowel grote als kleine projecten is er altijd een oplossing. Wij denken graag met u mee om een geschikt systeem te vinden voor uw situatie.

Grote overspanningen?

met kabelnetten een groene gevel realiseren

Het komt wel eens voor dat er niet in gevels geboord kan worden en dat grote overspanningen nodig zijn. Dan zijn onze kabelnetten de uitkomst.

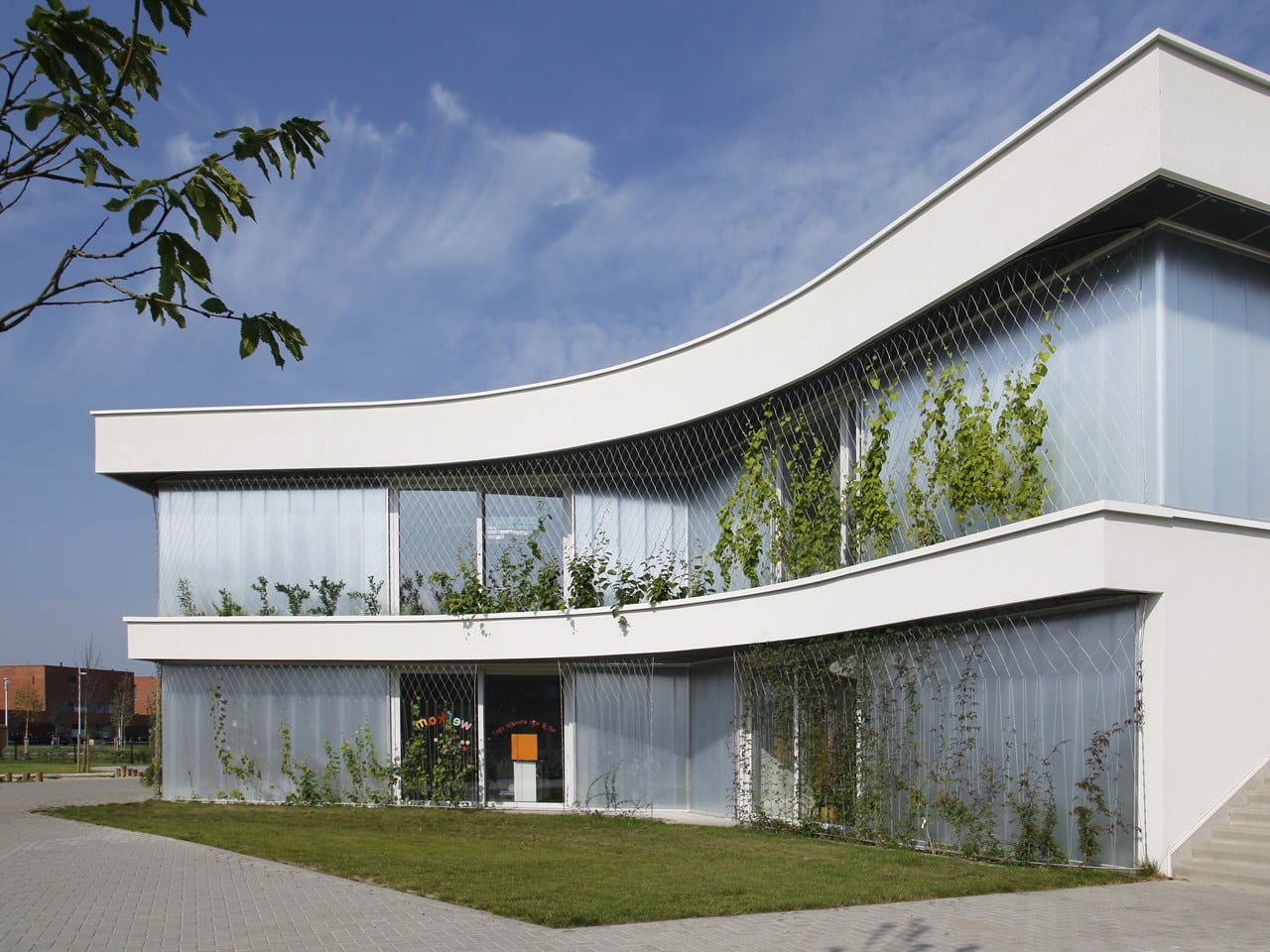

groene gevel diamant apeldoorn
Kabelnetten groenereveld klimhulpsysteem

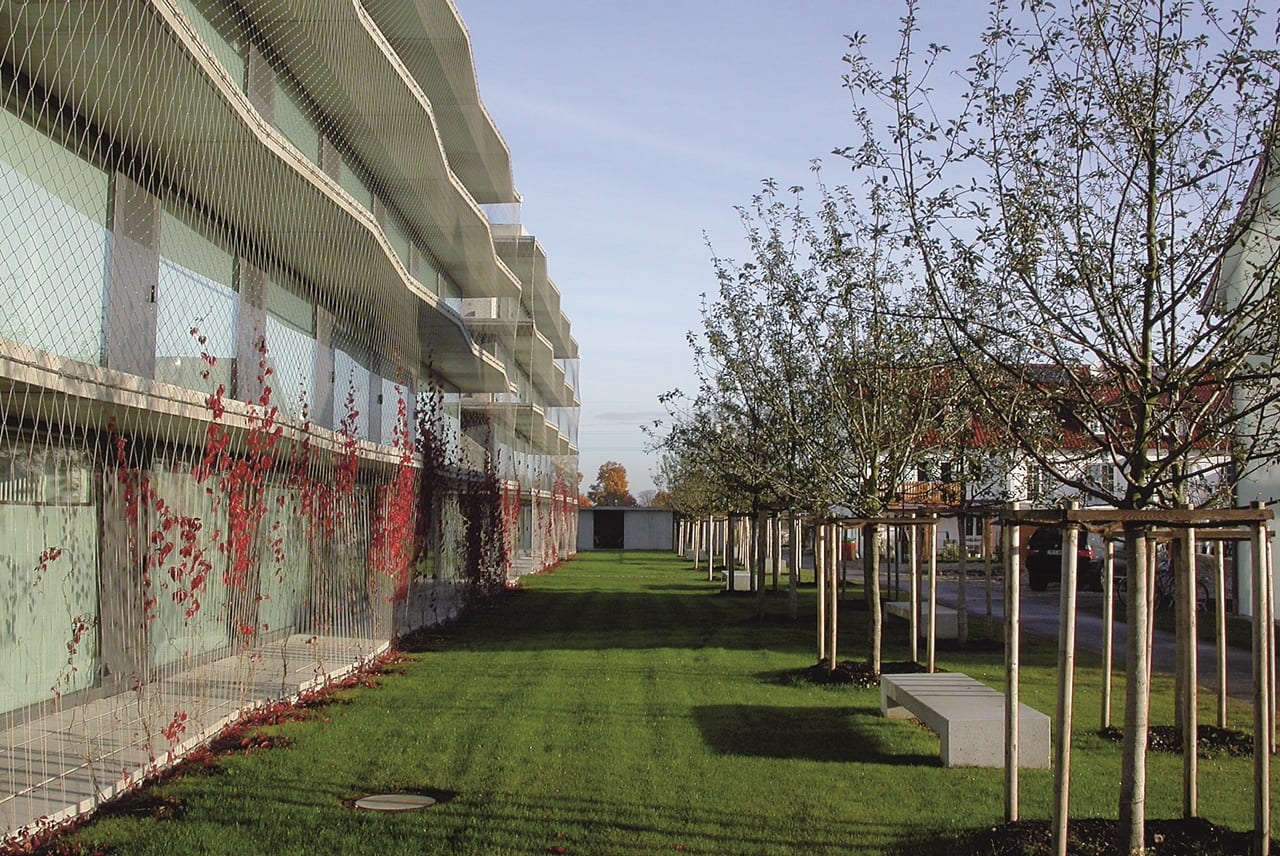

klimhulp en veiligheid

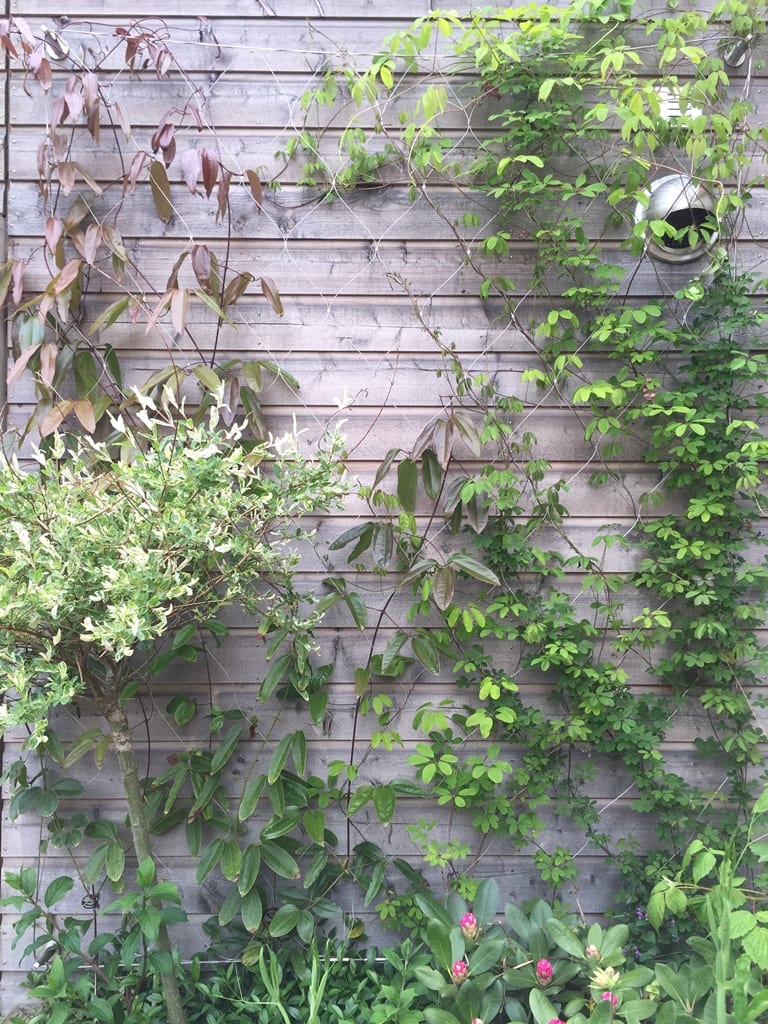

kabelnetten in de tuin Carl Stahl Green walls

type kabelnet

Er wordt meestal een staande maas 160×277 mm als maaswijdte gebruikt. Als het type plant het toelaat, kan er ook een grotere maas 200×343 mm gebruikt worden. De diameter van de netkabel is bij groene gevels vaak 2 mm en bij grotere afmetingen 3 mm.
principe-maaswijdte

dubbele functie

De netten kunnen tegelijkertijd als veiligheidsnet fungeren. In dat geval kunnen balustrades of hekwerken vervallen, waardoor het ook economisch gunstiger is om een dergelijk kabelnet toe te passen.

Heb jij Carl Stahl Green Walls al gezien?

Bekijk snel onze nieuwe website (en webshop) voor de groene gevels, www.carstahl-greenwalls.nl. Hier is nog meer informatie te vinden over klimhulpsystemen, de montage en over leuke groene gevel projecten.

Download hier verschillende onderzoeken over geveltuinen

The green building envelope
THE GREEN BUILDING
ENVELOPE

Proefschrift
Marc OTTELE
(pdf 8mb)
TU-delft green facades
GREEN FACADES AND
BUILDING STRUCTURES

Master thesis
M.A. Mir
(pdf 4mb)
Euroinox groene muren met roestvast staal
EURO INOX
groene muren

Bouwreeks
Euro Inox vereniging
(pdf 5mb)

advies of offerte nodig?

Wij proberen altijd binnen twee werkdagen te reageren. Je kan ons uiteraard ook even bellen op 0031 (0)75-3030393.
