RVS kabels

Beste kwaliteit voor een
duurzaam eindproduct

Wij geloven dat u de beste materialen nodig hebt, om tot het beste duurzame eindproduct te komen. Daarom leveren wij uitsluitend kwaliteit producten van hoogwaardige leveranciers. Wij testen alle materialen op legering, breekkracht en weerbaarheid in zilte omgevingen. Zo krijgt u de beste kwaliteit RVS kabels, terminals en spanners.

Liefde voor productie

Dankzij ons aaneengesloten kantoor, magazijn en werkplaats hebben wij een efficiënte productiecapaciteit. In onze werkplaats vindt onder andere de productie van kabelsamenstellingen plaats. Zo leveren wij aan elke klant de gewenste kabelsamenstelling op maat.

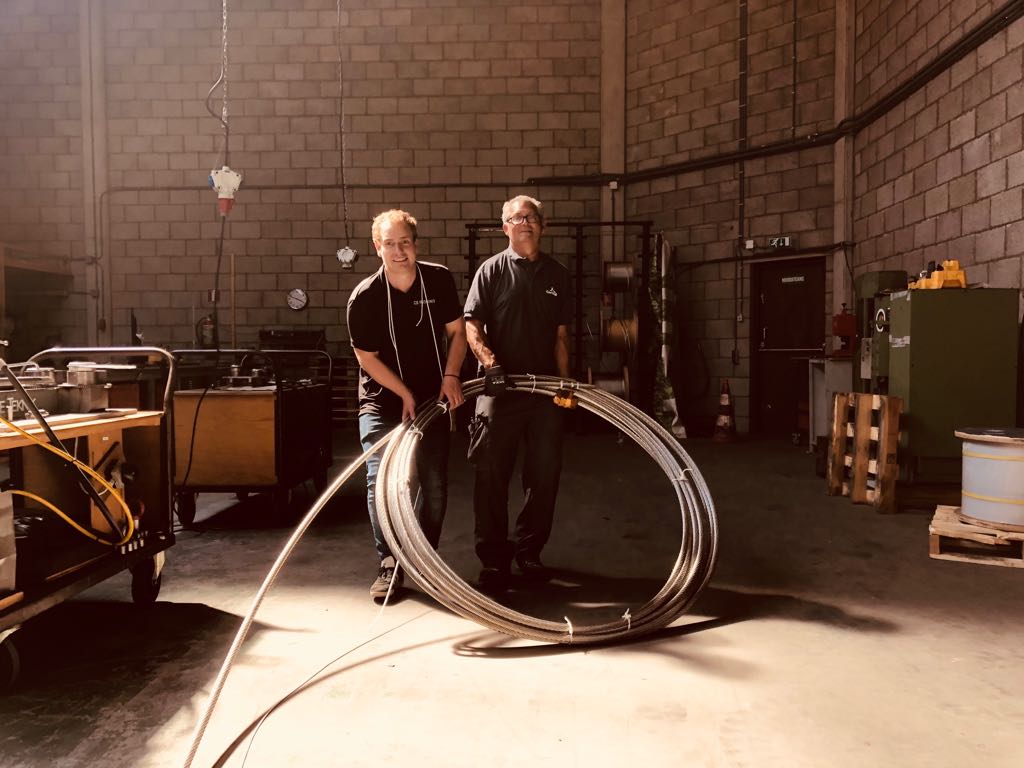

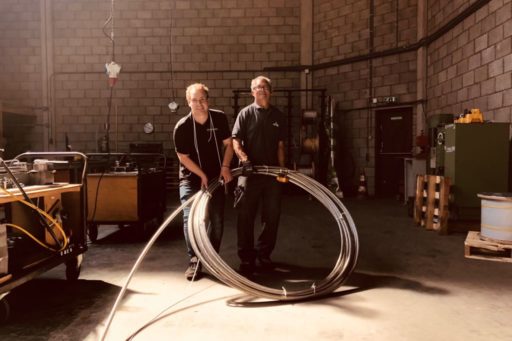

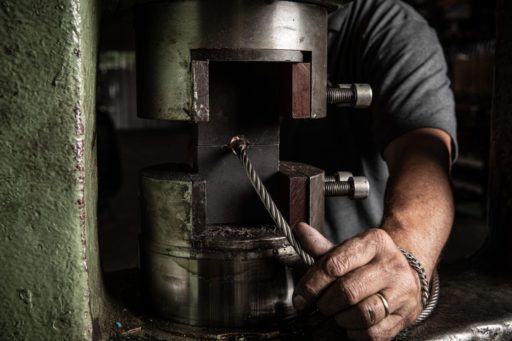

Kabel productie - CS.RIGGING

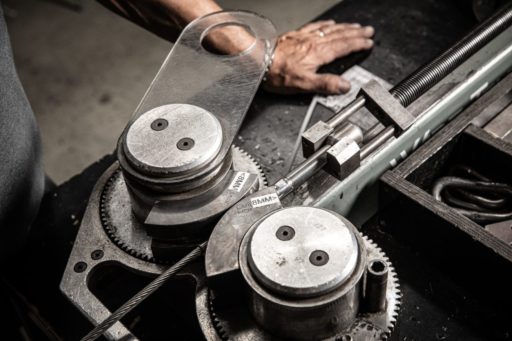

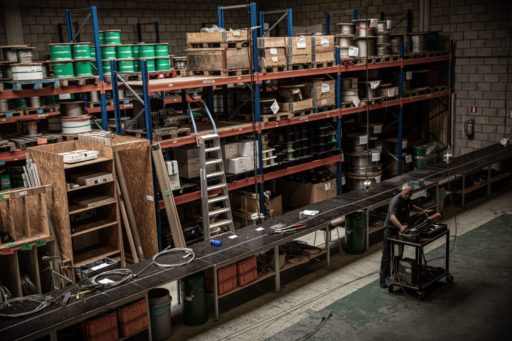

Werkplaats stagen productie - Carl Stahl

Grote voorraad

In ons magazijn hebben wij een grote voorraad producten opgeslagen, zoals RVS kabels, terminals en lijnen. Dankzij onze efficiënte logistiek hebben wij een snelle levering. Wij produceren en leveren kleine aantallen, maar ook seriewerk. Hierdoor kunnen wij iedereen voorzien van de juiste, gewenste producten.

Verschillende kabelconstructies

Bij Carl Stahl werken wij met de staalkwaliteit AISI316, wat internationaal bekend staat als de hoogst gekwalificeerde corrosie vaste staalkabel soort. De AISI316 variant kenmerkt zich door het hoge molybdeengehalte. Dit percentage ligt tussen de 2 en 2,5 procent.

Standaard hebben wij  kabels liggen in de diameter 1 t/m 26mm. Veel voorkomende kabelconstructies zijn 1x7, 1x19, compacted strand (ook wel dyform genoemd), 7x7, 7x19, 6x36WS+IWRC en de 18x7+IWRC

Ook hebben wij veel geplastificeerde kabels met een RVS kern.

Voor alleen geldt, hoe meer kabeltjes een kabel heeft, hoe flexibeler deze is.

Kabelconstructies

1x7 compacted strand
1x7 compacted strand (cs)
1x19
1x19
1x19 compacted strand
1x19 compacted strand (cs)
1x36 compacted strand (cs)
7x7
7x19
18x7-WSC
6x36WS-IWRC
6x36WS-IWRC
  • 1x7 cs
  • 1x19
  • 1x19 cs
  • 1x36 cs
  • 7x7
  • 7x19
  • 18x7-WSC
  • 6x36WS-IWRC
Rope Ø in mm Min. breaking load (MBL) 1570 N/mm2 - kN Min. breaking load (MBL) 1570 N/mm2 - kg
Weight in kg/m Construction Item no.
2,5 6,76 440 0,022 1x7 0152.10.25CS
3 9,81 1000 0,049 1x7 0152.10.30CS
4 17,46 1780 0,088 1x7 0152.10.40CS
Rope Ø in mm Min. breaking load (MBL) 1570 N/mm2 - kN Min. breaking load (MBL) 1570 N/mm2 - kg Weight in kg/m Item no.
1,0 0,87 99 0,005 810-0100
1,25 1,45 148 0,008 810-0125
1,5 1,86 190 0,011 810-0150
2,0 3,3 337 0,020 810-0200
2,5 5,15 525 0,031 810-0250
3,0 7,42 757 0,045 810-0300
4,0 13,2 1350 0,079 810-0400
5,0 20,6 2100 0,124 810-0500
6,0 29,7 3030 0,178 810-0600
7,0 37,8 3850 0,243 810-0700
8,0 49,4 5040 0,317 810-0800
10,0 72,2 7364 0,495 810-1000
12,0 104,0 10608 0,713 810-1200
14,0 131,0 13362 0,971 810-1400
16,0 176,0 17952 1,100 810-1600
19,0 233,0 23751 1,760 810-1900
22,0 299,0 30479 2,360 810-2200
26,0 416,0 42405 3,300 810-2600
Rope Ø in mm Min. breaking load (MBL) 1570 N/mm2 - kN Min. breaking load (MBL) 1570 N/mm2 - kg
Weight in kg/m Construction Item no.
4 17,46 1780 0,091 1x19 0153.10.40CS
5 25,49 2600 0,142 1x19 0153.10.50CS
6 35,29 3600 0,205 1x19 0153.10.60CS
7 49,02 5000 0,279 1x19 0153.10.70CS
8 61,76 6300 0,365 1x19 0153.10.80CS
10 98,04 10000 0,57 1x19 0153.11.00CS
12 142,15 14500 0,821 1x19 0153.11.20CS
Rope Ø in mm Min. breaking load (MBL) 1570 N/mm2 - kN Min. breaking load (MBL) 1570 N/mm2 - kg
Weight in kg/m Construction Item no.
14 189,33 19300 1,15 1x36 0153.11.40CS
16 251,14 25600 1,47 1x36 0153.11.60CS
Rope Ø in mm Min. breaking load (MBL) 1570 N/mm2 - kN Min. breaking load (MBL) 1570 N/mm2 - kg Weight in kg/m Item no.
1,0 0,56 57 0,004 820-0100
1,5 1,26 128 0,009 820-0150
1,8 1,82 186 0,013 820-0180
2,0 2,24 228 0,015 820-0200
2,5 3,49 356 0,024 820-0250
3,0 5,03 513 0,035 820-0300
4,0 8,94 912 0,061 820-0400
5,0 14,0 1430 0,096 820-0500
6,0 20,1 2050 0,138 820-0600
7,0 27,4 2790 0,188 820-0700
8,0 35,8 3650 0,246 820-0800
10,0 55,9 5700 0,384 820-1000
12,0 81,1 8270 0,553 820-1200
Rope Ø in mm Min. breaking load (MBL) 1570 N/mm2 - kN Min. breaking load (MBL) 1570 N/mm2 - kg Weight in kg/m Item no.
1,5 1,25 128 0,009 830-0150
2,0 2,08 291 0,017 830-0200
2,5 3,26 332 0,023 830-0250
3,0 4,69 478 0,034 830-0300
4,0 8,34 850 0,060 830-0400
5,0 13,0 1330 0,093 830-0500
6,0 18,8 1920 0,134 830-0600
7,0 25,5 2600 0,182 830-0700
8,0 33,4 3410 0,238 830-0800
10,0 52,1 5310 0,372 830-1000
12,0 75,1 7660 0,536 830-1200
14,0 102,0 10100 0,729 830-1400
16,0 133,0 13600 0,955 830-1600
Rope Ø in mm Min. breaking load (MBL) 1570 N/mm2 - kN Min. breaking load (MBL) 1570 N/mm2 - kg Weight in kg/m Item no.
3,0 4,66 475 0,048 0169.10.30
4,0 8,5 867 0,064 0169.10.40
5,0 12,9 1320 0,100 0169.10.50
6,0 18,5 1890 0,144 0169.10.60
7,0 25,2 2570 0,196 0169.10.70
8,0 33,0 3370 0,257 0169.10.80
10,0 51,5 5250 0,401 0169.11.00
12,0 74,2 7570 0,577 0169.11.20
14,0 100,9 10289 0,752 0169.11.40
16,0 129,3 13179 1,015 0169.11.60
Rope Ø in mm Min. breaking load (MBL) 1570 N/mm2 - kN Min. breaking load (MBL) 1570 N/mm2 - kg Weight in kg/m Item no.
8,0 35,7 3641 0,260 0164.10.80
10,0 55,9 5700 0,409 0164.11.00
12,0 80,5 8210 0,589 0164.11.20
14,0 110,0 11200 0,802 0164.11.40
16,0 143,0 14600 1,050 0164.11.60
18,0 181,0 18500 1,330 0164.11.80
20,0 224,0 22800 1,640 0164.12.00
22,0 271,0 27600 1,980 0164.12.20
24,0 322,0 32800 2,360 0164.12.40
26,0 354,0 36100 2,760 0164.12.60

Geplastificeerde staalkabel

Naast de "kale" roestvaste staalkabel hebben wij ook geplastificeerde pvc kabels met een RVS kern. Standaard in de kleuren wit en zwart, maar op aanvraag ook in andere kleuren beschikbaar.
transparant PA gecoat 7x7
transparant PA gecoat 7x19
wit PVC gecoat 1x19
wit PVC gecoat 7x7
  • transparant PA gecoat 7x7
  • transparant PA gecoat 7x19
  • wit PVc gecoat 1x19
  • wit PVC gecoat 7x7
Nominal Ø Rope in mm Outer Ø in mm Min. breaking load 1770m2 - N
Item no.
0,27 0,36 59 U077.27.36
0,36 0,45 103 U077.36.45
0,45 0,61 162 U077.45.61
0,54 0,70 235 U077.54.70
0,63 0,80 324 U077.63.80
0,72 0,90 422* (Only in material 1.4301)
U077.72.90
0,81 1,00 530 U077.81.10
0,90 1,20 647 U077.90.12
1,00 1,60 785 U077.10.16
1,20 1,80 1075 U077.12.18
1,50 2,00 1800 U077.15.20
2,00 3,00 2260 U077.20.20
Nominal Ø Rope in mm Outer Ø in mm Min. breaking load 1770m2 - N
Item no.
0,45 0,61 152 U719.45.61
0,60 0,80 270 U719.60.80
0,75 1,00 417 U719.75.10
0,90 1,10 613 U719.90.11
1,00 1,25 765 U719.10.12
1,20 1,50 976
U719.12.15
1,50 1,75 1590 U719.15.17
2,00 2,40 2768 U719.20.24
2,50 3,50 3551 U719.25.35
3,00 4,00 4690 U719.30.40
5,00 7,00 13000 U719.50.70
6,00 8,00 18800 U719.61.80
Norminal Ø Rope in mm Outer Ø in mm Min. breaking load 1570m2 - kN
Min. breaking load 1570m2 - kg Item no.
2,00 3,00 3,30 337 1344.20.30
2,50 4,00 5,15 525 1344.25.40
3,00 5,00 7,42 757 1344.30.50
4,00 6,00 13,20 1350 1344.40.60
Norminal Ø Rope in mm Outer Ø in mm Min. breaking load 1570m2 - kN
Min. breaking load 1570m2 - kg Item no.
3,00 5,00 5,03 513 1314.30.50
4,00 6,00 8,94 912 1314.40.60
5,00 7,00 14,00 1430 1314.50.70
6,00 9,00 20,10 2050 1314.60.90
8,00 12,00 33,40 3410 1314.81.20

Toepassingen

RVS kabels worden gebruikt voor verschillende toepassingen. Veel voorkomende zijn industriële, bouw en maritieme toepassingen, zoals hijskabels, balustrades, machinebouw of voor de veiligheid. Elke RVS kabel wordt geheel custom made samengesteld. Dit kan zowel in enkele stuks als in series.

Wij denken graag met jou mee voor de juiste oplossing voor jouw toepassing. Neem geheel vrijblijvend contact op voor advies.

Veel voorkomende toepassingen

Hijskabels

Wij maken kabels tot een diameter van 26 mm voor u op de maat en voorzien deze van lussen en kousen, haken en eventueel topschalmen.

Balustrades

Voor balustrades worden vaak 5, 6 of 8mm kabels gebruikt. Wij hebben duizenden meters op voorraad en kunnen de kabels voorzien van spanners.
kousen aan kabel voor machinebouw - Carl Stahl

Machinebouw

In machines zorgen, veelal dunnere, kabels voor beweging.  Deze kabels moeten flexibel of juist heel stijf zijn.

Veiligheid

Kabels kunnen voor de veiligheid ingezet worden. Dit kan tegen het (om)vallen van producten zijn, maar ook tegen het wegnemen.

Custom made

Heeft u een speciale kabel of samenstelling nodig voor de industrie? Wij houden van specials! Overleg met één van onze adviseurs over de mogelijkheden.

Montage team

Is het een groot project? Carl Stahl heeft ook een projecten afdeling met een montage team. Hier kunnen wij gehele projecten van A tot Z uitwerken. Vraag naar de mogelijkheden.

De veelzijdigheid van RVS kabels

Plaform met RVS hijskabels - Carl Stahl

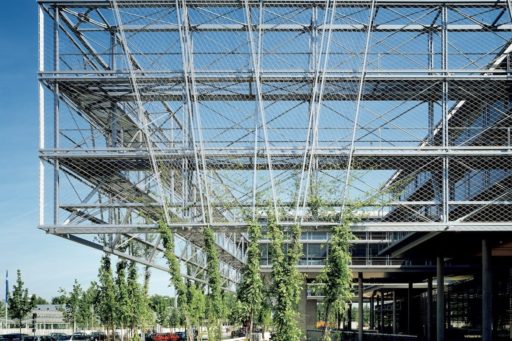

transparante-constructie-met-groene-gevel
