RVS sluitingen

Product details

Kwaliteit
Grote voorraad
Liefde voor productie

D-sluitingen.

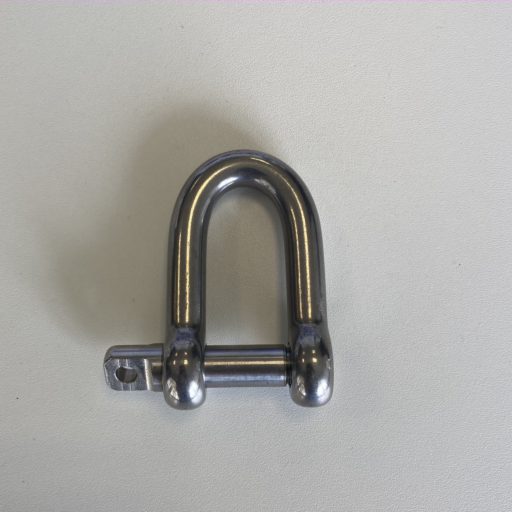

D-sluiting zonder CE keurmerk
D-sluiting zonder ce - maten
D-sluiting, zonder CE-keurmerk
RVS
Materiaal: AISI 316
Afwerking: hoog gepolijst
Dit product kan niet worden gebruikt voor hijsen en transport van lasten. Het laadvermogen is ongeveer 20% van de breek kracht.
D-sluiting borstbout met CE-keurmerk WLL en batchnummer - Carl Stahl Benelux
D-sluiting mét CE-keurmerk
RVS
Veiligheidsfactor: 6:1
Materiaal: AISI 316
Markering: CE, WLL en batch nummer

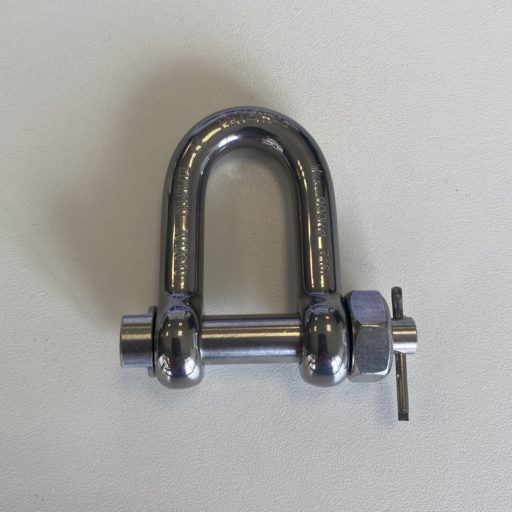

D-sluiting net moerbout net CE-keurmerk WLL en batchnummer
D-sluiting met bout en moer, en splitpen - maten
D-sluiting met bout en moer, en splitpen
RVS
Veiligheidsfactor: 6:1
Materiaal: AISI 316
Markering: CE, WLL en batch nummer

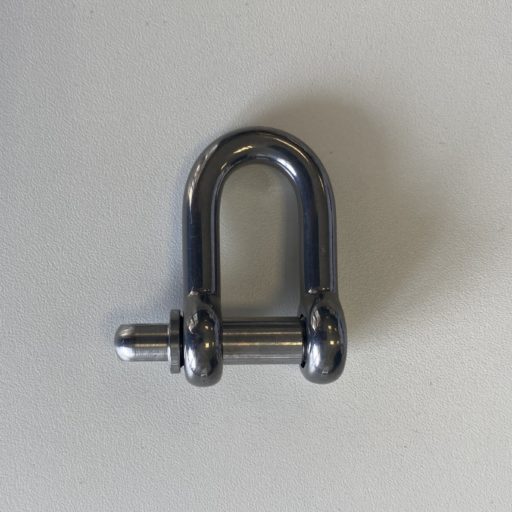

Hoogwaardige D-sluiting gesmeed met WLL
D-sluiting, gesmeed en gestempelt met laadvermogen
RVS
Veiligheidsfactor: 6:1
Materiaal: AISI 630
Product features...
Quality feartures...
D-sluiting met kettingschakel
D-sluiting met kettingschakel
RVS
Veiligheidsfactor: 6:1
Materiaal: AISI 316
Product features...
Quality feartures...
  • D-SLUITING, ZONDER CE-KEURMERK
  • D-SLUITING MéT CE-KEURMERK
  • D-SLUITING MET BOUT EN MOER, EN SPLITPEN
  • D-SLUITING, GESMEED EN GESTEMPELT MET LAADVERMOGEN
  • D-SLUITING MET KETTINGSCHAKEL
Nominal size Min. breaking load in kg Dimension in mm - b1 Dimension in mm - d1 Dimension in mm - e Weight in kg / 100 pcs Item no.
4 550 8 4 14 0,75 5670.00.04
5 1000 10 5 17 1,60 5670.00.05
6 1700 12 6 21 2,52 5670.00.06
8 2500 16 8 28 5,80 5670.00.08
10 4100 20 10 35 11,10 5670.00.10
12 5400 24 12 42 21,00 5670.00.12
13 6100 26 13 45 28,00 5670.00.13
16 8800 32 16 56 47,40 5670.00.16
19 10000 38 19 66 79,30 5670.00.19
22 19000 44 22 77 126,00 5670.00.22
25 21000 50 25 87 186,40 5670.00.25
32 26000 64 32 112 426,00 5670.00.32
WLL in kg Nominal size p Dimensions in mm - b Dimensions in mm - j Dimensions in mm - L Weight in kg/100 pcs Item no.
130 4 4 8 16 0,70 FS030040
250 1,45 5 10 20 1,30 FS030050
325 1,86 6 13 25 2,40 FS030060
500 3,3 8 16 32 5,30 FS030080
800 5,15 9,5 19 38 9,70 FS030095
1000 7,42 11 22 44 15,20 FS030110
1250 13,2 12,7 26 52 23,70 FS030127
1660 20,6 16 29 58 45,00 FS030160
2330 29,7 19 32 64 58,50 FS030190
3500 37,8 22,2 38 76 100,00 FS030222
4500 49,4 25.4 44 88 190,00 FS030254
5500 72,2 28,6 51 102 290,00 FS030286
6500 104,0 31,8 57 114 310 FS030318
7500 131,0 34,9 64 128 435 FS030349
9000 176,0 38 70 140 530 FS030380
WLL in kg Nominal size Dimension in mm - b
Dimension in mm - j Dimension in mm - L Weight in kg/pce Item no.
350 M6 6 13 25 0,048 5673.00.06
500 M8 8 16 32 0,075 5673.00.08
800 M10 9,5 19 38 0,136 5673.00.10
1000 M12 11 22 44 0,212 5673.00.12
1250 M12 12,7 26 52 0,331 5673.00.13
1800 M16 14,3
29 58 0,585 5673.00.16
2800 M20 16 32 64 0,760 5673.00.20
3300 M22 19 38 76 1,180 5673.00.22
4500 M24 22 44 88 1,750 5673.00.24
5000 M27 25,4
50 100 2,600 5673.00.27
WLL in kg Dimension in mm - P Dimension in mm - B
Dimension in mm - J Dimension in mm - L Weight in kg/100 pcs Item no.
Type A
Item no.
Type AL
Item no.
Type B
Item no.
Type E
1000 10 8 16 32 8,50 5672.00.10 FS11.60.10 FS11.70.10 FS11.80.10
2000 12,7 10 20 40 15,00 5672.00.13 FS11.60.20 FS11.70.20 FS11.80.20
3000 16 12,7 25 50 35,00 5672.00.13 FS11.60.30 FS11.70.30 FS11.80.30
5000 19 16 32 64 55,00 5672.00.19 FS11.60.50 FS11.70.50 FS11.80.50
7000 22,2 19 38 76 100,00 5672.00.22 FS11.60.70 FS11.70.70 FS11.80.70
9000 25,4 22,2 44 88 190,00 5672.00.25 FS11.60.90 FS11.70.90 FS11.80.90
11000 28,6 25,4 51 102 290,00 5672.00.29 FS11.61.10 FS11.71.10 FS11.81.10
13000 31,8 28,6 57 114 310,00 5672.00.32 FS11.61.30 FS11.71.30 FS11.81.30
15000 34,9 31,8 64 128 435,00 5672.00.35 FS11.61.50 FS11.71.50 FS11.81.50
18000 38 34,9 70 140 530,00 5672.00.38 FS11.61.80 FS11.71.80 FS11.81.80
WLL in kg P B
J L R C Weight in kg/100 pcs Item no.
1000 12,5 9,5 20 25 2 15 15,00 FS14.60.10
2000 19 16 32 40 3 22 55,00 FS14.60.20
3200 22 19 38 45 4 28 100,00 FS14.60.32
5000 25 22 44 55 4 29 190,00 FS14.60.50
6000 28 25 51 65 4 34 230,00 FS14.60.60

Harp-sluitingen.

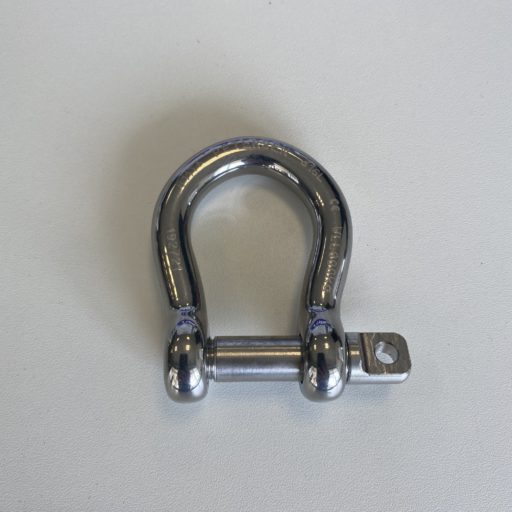

Harp-sluiting zonder ce-keurmerk
Harp-sluiting zonder ce - maten
Harp-sluiting zonder CE-keurmerk

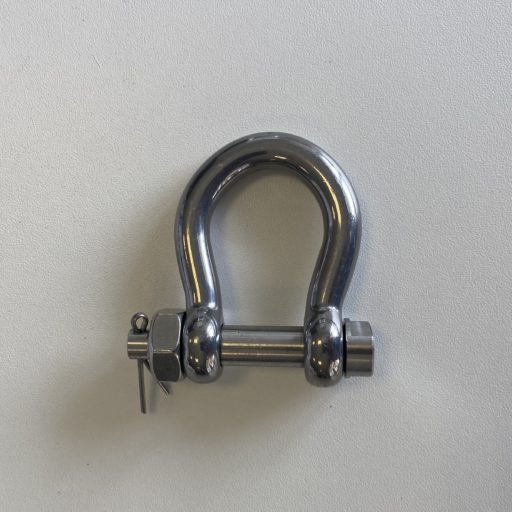

Harp-sluiting mét CE-keurmerk
Harp-sluiting moerbout met CE keurmerk WLL en batchnummer - Carl Stahl Benelux

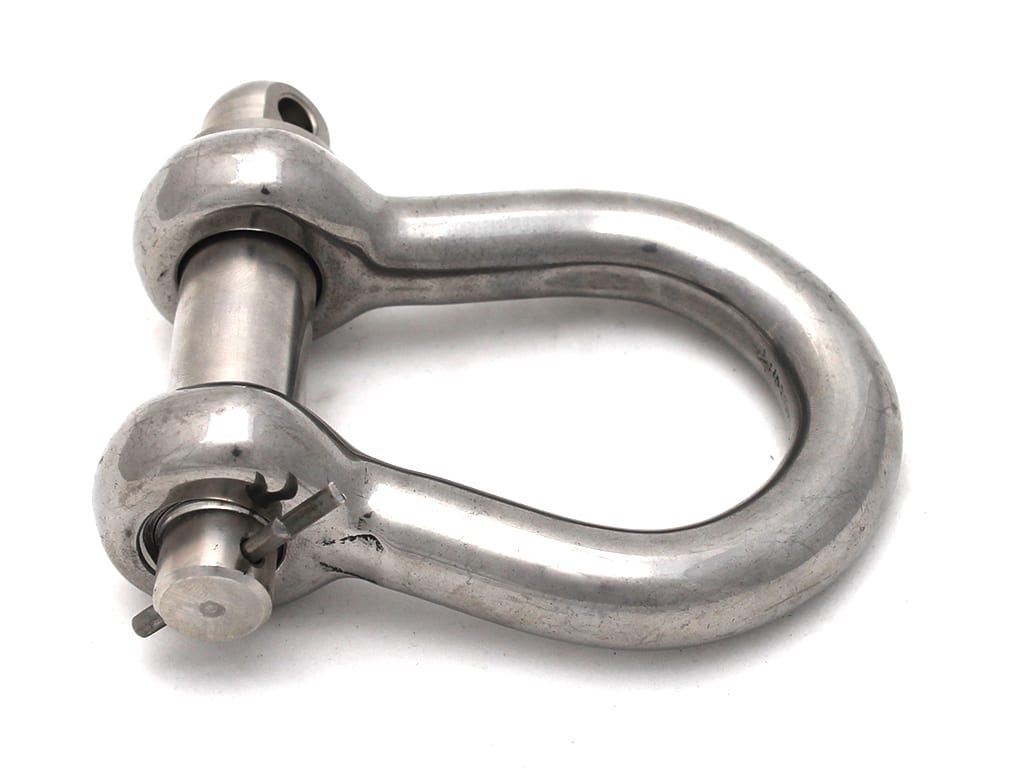

Harp-sluiting met bout en moer, en splitpen

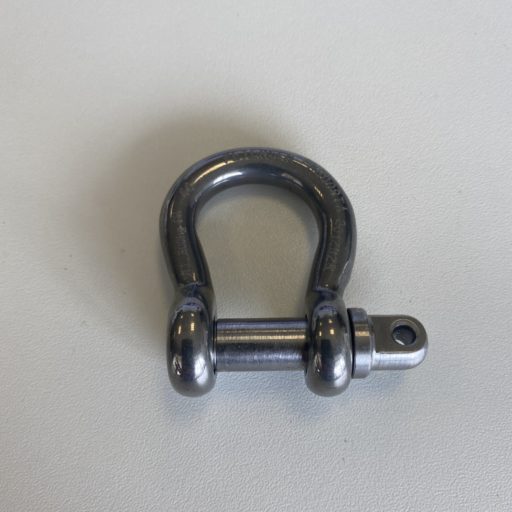

Harp-sluiting, gesmeed en gestempelt met laadvermogen
  • HARP-SLUITING ZONDER CE-KEURMERK
  • HARP-SLUITING MÉT CE-KEURMERK
  • HARP-SLUITING MET BOUT EN MOER, EN SPLITPEN
  • HARP-SLUITING, GESMEED EN GESTEMPELT MET LAADVERMOGEN
Nominal size Min. breaking load in kg Dimension in mm - A
Dimension in mm - B Dimension in mm - R Dimension in mm - L1 Weight in kg/100 pcs Item no.
4 550 4 8 14
21 0,80 5671.00.04
5 1000 5 10 17 25 1,80 5671.00.05
6 1700 6 12 21 27 2,60 5671.00.06
8 2500 8 16 28 40 5,80 5671.00.08
10 4100 10 20 35 43 11,30 5671.00.10
12 5400 12 24 42 54 22,50 5671.00.12
13
6100 13 26 45 65 30,00 5671.00.13
16 8800 16 32 56 72 49,80 5671.00.16
19 10000 19 38 66 92 92,50 5671.00.19
22 19000 22 44 77 102 136,00 5671.00.22
25 21000 25 50 88 112 192,40 5671.00.25
32 26000 32 64 114 154 326,00 5671.00.32
WLL in kg Nominal size p Dimension in mm - B
Dimension in mm - J Dimension in mm - W Dimension in mm - L Weight in kg/100 pcs Item no.
130 4 4 8 12
16 0,90 FS040040
200 5 5 10 16 22 1,40 FS040050
260 6 6 13 19 28 2,80 FS040060
400 8 8 16 25 35 5,90 FS040080
630 9,5 9,5 19 28 38 10,60 FS040095
800 11 11 22 33 46 16,10 FS040110
1000
12,7 12,7 26 38 52 27,00 FS040127
1330 16 14,3 29 43 60 50,00 FS040160
2000 19 16 32 50 68 63,00 FS040190
2750 22,2 19 38 57 76 105,00 FS040222
3750 25,4 22,2 44 66 88 199,50 FS040254
4500 28,6 25,4 51 76 102 304,50 FS040286
5500 31,8 28,6 57 86 114 325,5 FS040318
6500 34,9 31,8 64 95 128 456,8 FS040349
7500 38 34,9 70 105 140 556,5 FS040380
WLL in kg Nominal size Dimension in mm - B
Dimension in mm - J Dimension in mm - W Dimension in mm - L Weight in kg/100 pcs Item no.
280 M6 6 13 19
28 0,052 5674.00.06
400 M8 8 16 25 35 0,081 5674.00.08
600 M10 9,5 19 28 38 0,147 5674.00.10
800 M12 11 22 33 46 0,221 5674.00.12
1000 M12 12,7 26 38 52 0,354 5674.00.13
1500 M16 14,3 29 43 60 0,635 5674.00.16
2500
M20 16 32 50 68 0,805 5674.00.20
3000 M22 19 38 58 76 1,250 5674.00.22
4000 M24 22 44 66 88 1,820 5674.00.24
4500 M27 25,4 50 76 100 2,700 5674.00.27
WLL in kg Dimensionsin mm - P Dimension in mm - B
Dimension in mm - J Dimension in mm - W Dimension in mm - L Weight in kg/100 pcs Item no. -
Type A
Item no. -
Type AL
Item no. -
Type B
Item no. -
Type E
800 10 8 16 24
32 9,50 FS12.50.08 FS12.60.08 FS12.70.08 FS12.80.08
1500 12,7 10 20 30 40 15,80 FS12.50.15 FS12.60.15 FS12.70.15 FS12.80.15
2500 16 12,7 25 38 50 36,80 FS12.50.25 FS12.60.25 FS12.70.25 FS12.80.25
4000 19 16 32 48 64 57,80 FS12.50.40 FS12.60.40 FS12.70.40 FS12.80.40
5500 22,2 19 38 57 76 105,00 FS12.50.55 FS12.60.55 FS12.70.55 FS12.80.55
7500 25,4 22,2 44 66 88 199,50 FS12.50.75 FS12.60.75 FS12.70.75 FS12.80.75
9000
28,6 25,4 51 76 102 304,50 FS12.50.90 FS12.60.90 FS12.70.90 FS12.80.90
11000 31,8 28,6 57 86 114 325,50 FS12.51.10 FS12.61.10 FS12.71.10 FS12.81.10
13000
34,9 31,8 64 95 128 456,50 FS12.51.30 FS12.61.30 FS12.71.30 FS12.81.30
15000 38 34,9 70 105 140 556,50 FS12.51.50 FS12.61.50 FS12.71.50 FS12.81.50
