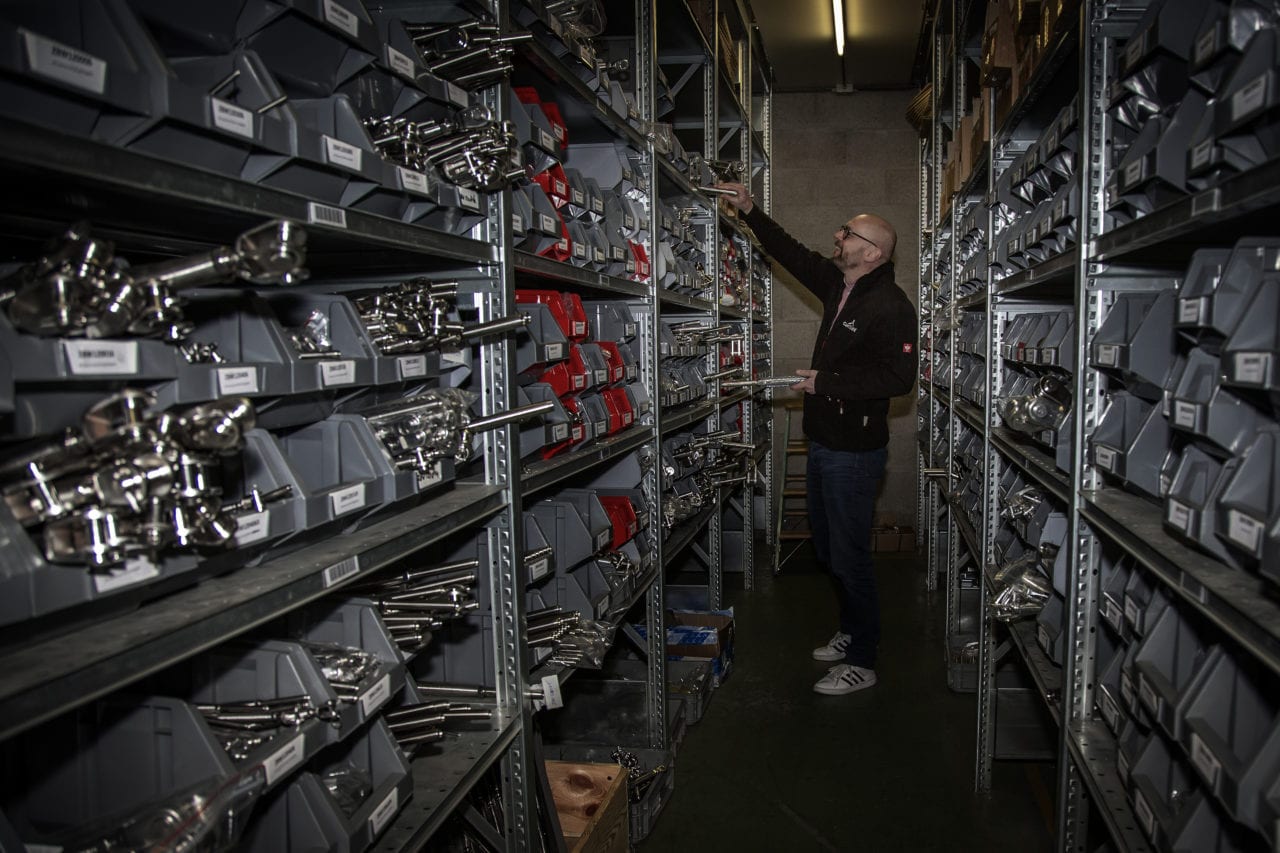

In ons magazijn hebben wij een grote voorraad producten opgeslagen. Dankzij onze efficiënte logistiek hebben wij een snelle levering. Wij produceren en leveren kleine aantallen, maar ook seriewerk. Hierdoor kunnen wij iedereen voorzien van de juiste, gewenste producten.
D-sluiting zonder CE keurmerk

d-sluitingen

Harp-sluiting met bout en moer, en splitpen

harp-sluitingen

Tylaska Snapshackle met standaard hengsel

tylaska snapshackle

RVS swivel fork-eye

swivels

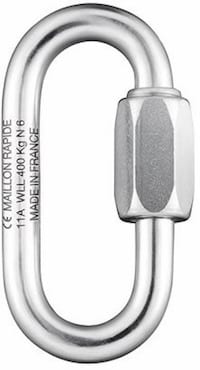

Normal Quicklink CE

haken / karabijnhaken

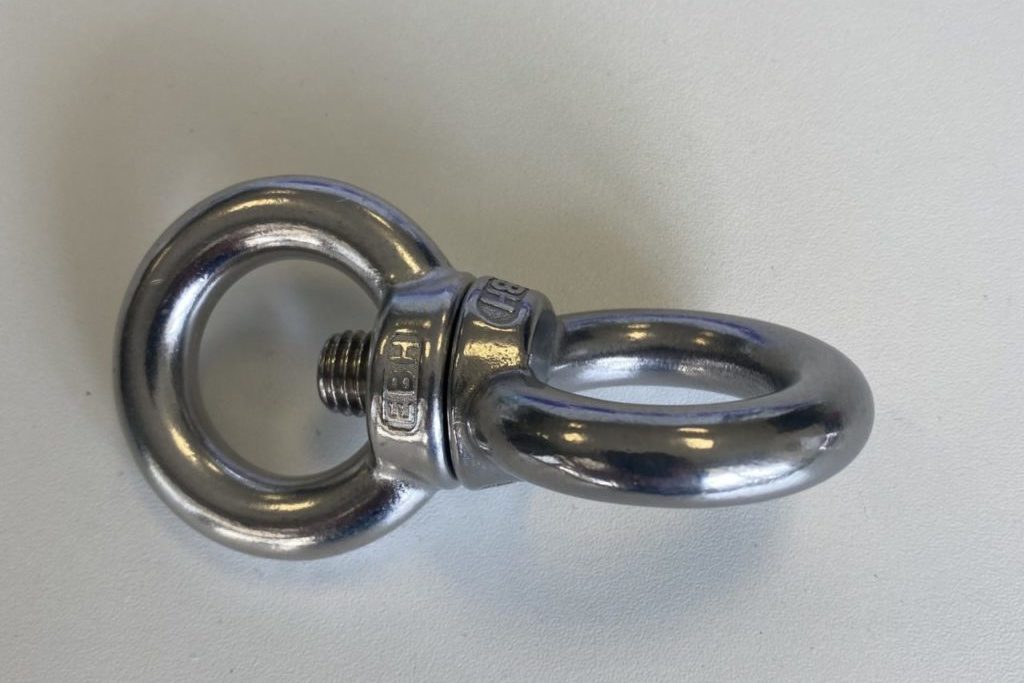

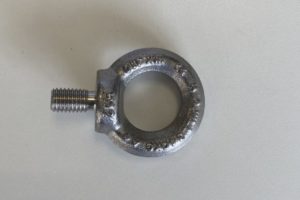

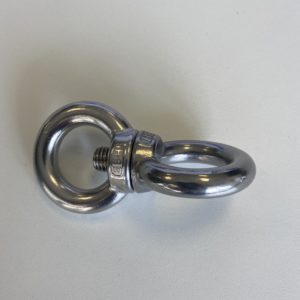

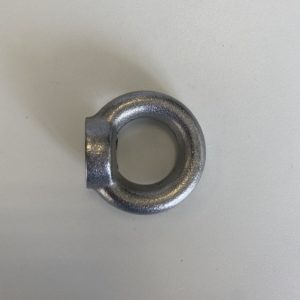

oogbout en -moer

d-sluitingen.

D-SLUITINGEN

Verschillende D-sluitingen verkrijgbaar in de materialen AISI 316 en AISI 630.
D-sluiting zonder CE keurmerk
D-sluiting zonder ce - maten
D-sluiting, zonder CE-keurmerk
RVS
Materiaal: AISI 316
Afwerking: hoog gepolijst
Dit product kan niet worden gebruikt voor hijsen en transport van lasten. Het laadvermogen is ongeveer 20% van de breek kracht.
D-sleuting met CE-keurmerk
D-sluiting mét CE-keurmerk
RVS
Veiligheidsfactor: 6:1
Materiaal: AISI 316
Markering: CE, WLL en batch nummer
D-sluiting met bout en moer, en splitpen
D-sluiting met bout en moer, en splitpen - maten
D-sluiting met bout en moer, en splitpen
RVS
Veiligheidsfactor: 6:1
Materiaal: AISI 316
Markering: CE, WLL en batch nummer
D-sluiting, gesmeed en gestempelt met laadvermogen
RVS
Veiligheidsfactor: 6:1
Materiaal: AISI 630
Product features...
Quality feartures...
D-sluiting met kettingschakel
D-sluiting met kettingschakel
RVS
Veiligheidsfactor: 6:1
Materiaal: AISI 316
Product features...
Quality feartures...
  • D-SLUITING, ZONDER CE-KEURMERK
  • D-SLUITING MéT CE-KEURMERK
  • D-SLUITING MET BOUT EN MOER, EN SPLITPEN
  • D-SLUITING, GESMEED EN GESTEMPELT MET LAADVERMOGEN
  • D-SLUITING MET KETTINGSCHAKEL
Nominal size Min. breaking load in kg Dimension in mm - b1 Dimension in mm - d1 Dimension in mm - e Weight in kg / 100 pcs Item no.
4 550 8 4 14 0,75 5670.00.04
5 1000 10 5 17 1,60 5670.00.05
6 1700 12 6 21 2,52 5670.00.06
8 2500 16 8 28 5,80 5670.00.08
10 4100 20 10 35 11,10 5670.00.10
12 5400 24 12 42 21,00 5670.00.12
13 6100 26 13 45 28,00 5670.00.13
16 8800 32 16 56 47,40 5670.00.16
19 10000 38 19 66 79,30 5670.00.19
22 19000 44 22 77 126,00 5670.00.22
25 21000 50 25 87 186,40 5670.00.25
32 26000 64 32 112 426,00 5670.00.32
WLL in kg Nominal size p Dimensions in mm - b Dimensions in mm - j Dimensions in mm - L Weight in kg/100 pcs Item no.
130 4 4 8 16 0,70 FS030040
250 1,45 5 10 20 1,30 FS030050
325 1,86 6 13 25 2,40 FS030060
500 3,3 8 16 32 5,30 FS030080
800 5,15 9,5 19 38 9,70 FS030095
1000 7,42 11 22 44 15,20 FS030110
1250 13,2 12,7 26 52 23,70 FS030127
1660 20,6 16 29 58 45,00 FS030160
2330 29,7 19 32 64 58,50 FS030190
3500 37,8 22,2 38 76 100,00 FS030222
4500 49,4 25.4 44 88 190,00 FS030254
5500 72,2 28,6 51 102 290,00 FS030286
6500 104,0 31,8 57 114 310 FS030318
7500 131,0 34,9 64 128 435 FS030349
9000 176,0 38 70 140 530 FS030380
WLL in kg Nominal size Dimension in mm - b
Dimension in mm - j Dimension in mm - L Weight in kg/pce Item no.
350 M6 6 13 25 0,048 5673.00.06
500 M8 8 16 32 0,075 5673.00.08
800 M10 9,5 19 38 0,136 5673.00.10
1000 M12 11 22 44 0,212 5673.00.12
1250 M12 12,7 26 52 0,331 5673.00.13
1800 M16 14,3
29 58 0,585 5673.00.16
2800 M20 16 32 64 0,760 5673.00.20
3300 M22 19 38 76 1,180 5673.00.22
4500 M24 22 44 88 1,750 5673.00.24
5000 M27 25,4
50 100 2,600 5673.00.27
WLL in kg Dimension in mm - P Dimension in mm - B
Dimension in mm - J Dimension in mm - L Weight in kg/100 pcs Item no.
Type A
Item no.
Type AL
Item no.
Type B
Item no.
Type E
1000 10 8 16 32 8,50 5672.00.10 FS11.60.10 FS11.70.10 FS11.80.10
2000 12,7 10 20 40 15,00 5672.00.13 FS11.60.20 FS11.70.20 FS11.80.20
3000 16 12,7 25 50 35,00 5672.00.13 FS11.60.30 FS11.70.30 FS11.80.30
5000 19 16 32 64 55,00 5672.00.19 FS11.60.50 FS11.70.50 FS11.80.50
7000 22,2 19 38 76 100,00 5672.00.22 FS11.60.70 FS11.70.70 FS11.80.70
9000 25,4 22,2 44 88 190,00 5672.00.25 FS11.60.90 FS11.70.90 FS11.80.90
11000 28,6 25,4 51 102 290,00 5672.00.29 FS11.61.10 FS11.71.10 FS11.81.10
13000 31,8 28,6 57 114 310,00 5672.00.32 FS11.61.30 FS11.71.30 FS11.81.30
15000 34,9 31,8 64 128 435,00 5672.00.35 FS11.61.50 FS11.71.50 FS11.81.50
18000 38 34,9 70 140 530,00 5672.00.38 FS11.61.80 FS11.71.80 FS11.81.80
WLL in kg P B
J L R C Weight in kg/100 pcs Item no.
1000 12,5 9,5 20 25 2 15 15,00 FS14.60.10
2000 19 16 32 40 3 22 55,00 FS14.60.20
3200 22 19 38 45 4 28 100,00 FS14.60.32
5000 25 22 44 55 4 29 190,00 FS14.60.50
6000 28 25 51 65 4 34 230,00 FS14.60.60

harp-sluitingen.

harp-sluitingen


Harp-sluiting zonder ce-keurmerk
Harp-sluiting zonder ce - maten
Harp-sluiting zonder CE-keurmerk
Double Click to Edit
Double Click to Edit
Harp-sluiting met CE-keurmerk
Harp-sluiting mét CE-keurmerk
Double Click to Edit
Double Click to Edit
Harp-sluiting met bout en moer, en splitpen
Harp-sluiting met bout en moer, en splitpen
Double Click to Edit
Double Click to Edit
Harp-sluiting, gesmeed en gestempelt met laadvermogen
Double Click to Edit
Double Click to Edit
  • HARP-SLUITING ZONDER CE-KEURMERK
  • HARP-SLUITING MÉT CE-KEURMERK
  • HARP-SLUITING MET BOUT EN MOER, EN SPLITPEN
  • HARP-SLUITING, GESMEED EN GESTEMPELT MET LAADVERMOGEN
Nominal size Min. breaking load in kg Dimension in mm - A
Dimension in mm - B Dimension in mm - R Dimension in mm - L1 Weight in kg/100 pcs Item no.
4 550 4 8 14
21 0,80 5671.00.04
5 1000 5 10 17 25 1,80 5671.00.05
6 1700 6 12 21 27 2,60 5671.00.06
8 2500 8 16 28 40 5,80 5671.00.08
10 4100 10 20 35 43 11,30 5671.00.10
12 5400 12 24 42 54 22,50 5671.00.12
13
6100 13 26 45 65 30,00 5671.00.13
16 8800 16 32 56 72 49,80 5671.00.16
19 10000 19 38 66 92 92,50 5671.00.19
22 19000 22 44 77 102 136,00 5671.00.22
25 21000 25 50 88 112 192,40 5671.00.25
32 26000 32 64 114 154 326,00 5671.00.32
WLL in kg Nominal size p Dimension in mm - B
Dimension in mm - J Dimension in mm - W Dimension in mm - L Weight in kg/100 pcs Item no.
130 4 4 8 12
16 0,90 FS040040
200 5 5 10 16 22 1,40 FS040050
260 6 6 13 19 28 2,80 FS040060
400 8 8 16 25 35 5,90 FS040080
630 9,5 9,5 19 28 38 10,60 FS040095
800 11 11 22 33 46 16,10 FS040110
1000
12,7 12,7 26 38 52 27,00 FS040127
1330 16 14,3 29 43 60 50,00 FS040160
2000 19 16 32 50 68 63,00 FS040190
2750 22,2 19 38 57 76 105,00 FS040222
3750 25,4 22,2 44 66 88 199,50 FS040254
4500 28,6 25,4 51 76 102 304,50 FS040286
5500 31,8 28,6 57 86 114 325,5 FS040318
6500 34,9 31,8 64 95 128 456,8 FS040349
7500 38 34,9 70 105 140 556,5 FS040380
WLL in kg Nominal size Dimension in mm - B
Dimension in mm - J Dimension in mm - W Dimension in mm - L Weight in kg/100 pcs Item no.
280 M6 6 13 19
28 0,052 5674.00.06
400 M8 8 16 25 35 0,081 5674.00.08
600 M10 9,5 19 28 38 0,147 5674.00.10
800 M12 11 22 33 46 0,221 5674.00.12
1000 M12 12,7 26 38 52 0,354 5674.00.13
1500 M16 14,3 29 43 60 0,635 5674.00.16
2500
M20 16 32 50 68 0,805 5674.00.20
3000 M22 19 38 58 76 1,250 5674.00.22
4000 M24 22 44 66 88 1,820 5674.00.24
4500 M27 25,4 50 76 100 2,700 5674.00.27
WLL in kg Dimensionsin mm - P Dimension in mm - B
Dimension in mm - J Dimension in mm - W Dimension in mm - L Weight in kg/100 pcs Item no. -
Type A
Item no. -
Type AL
Item no. -
Type B
Item no. -
Type E
800 10 8 16 24
32 9,50 FS12.50.08 FS12.60.08 FS12.70.08 FS12.80.08
1500 12,7 10 20 30 40 15,80 FS12.50.15 FS12.60.15 FS12.70.15 FS12.80.15
2500 16 12,7 25 38 50 36,80 FS12.50.25 FS12.60.25 FS12.70.25 FS12.80.25
4000 19 16 32 48 64 57,80 FS12.50.40 FS12.60.40 FS12.70.40 FS12.80.40
5500 22,2 19 38 57 76 105,00 FS12.50.55 FS12.60.55 FS12.70.55 FS12.80.55
7500 25,4 22,2 44 66 88 199,50 FS12.50.75 FS12.60.75 FS12.70.75 FS12.80.75
9000
28,6 25,4 51 76 102 304,50 FS12.50.90 FS12.60.90 FS12.70.90 FS12.80.90
11000 31,8 28,6 57 86 114 325,50 FS12.51.10 FS12.61.10 FS12.71.10 FS12.81.10
13000
34,9 31,8 64 95 128 456,50 FS12.51.30 FS12.61.30 FS12.71.30 FS12.81.30
15000 38 34,9 70 105 140 556,50 FS12.51.50 FS12.61.50 FS12.71.50 FS12.81.50

tylaska snapshackle.

tylaska snapshackle


Tylaska Snapshackle met standaard hengsel
Tylaska Snapshackle met standaard hengsel
Tylaska Snapshackle with standard bail
Materiaal: AISI 360
Afwerking: hoog gepolijst
Tylaska Snapshackle met groot hengsel
Tylaska Snapshackle met groot hengsel
Tylaska Snapshackle with large bail
Materiaal: AISI 360
Afwerking: hoog gepolijst
Tylaska Snapshackle uitleg
  • Tylaska Snapshackle met standaard hengsel
  • Tylaska Snapshackle met groot hengsel
Breaking load in kg SWL in kg Dimensions in mm
a
Dimensions in mm
b
Dimensions in mm c Dimensions in mm d Dimensions in mm e Weight in kg/100 pcs. Item no.
2250 1125 14,2 14,2 13,5 14,2 74,6 5,9 TYL0.00.T5
3600 1800 15,7 16,7 15,1 16,7 87,3 9,7 TYL0.00.T8
5450 2725 19,1 19,8 19,1 19,1 101 15,9 TYL0.0T.12
9050 4525 24,6 23,8 23,8 24,6 127 33,8 TYL0.0T.20
13600 6800 31,8 28,6 28,6 31,8 161,9 63,6 TYL0.0T.30
18150 9075 45,7 42,6 47,1 42,2 243 282 TYL0.0T.40
22700 11350 50,8 47,6 52,4 50,3
270 313 TYL0.0T.50
Breaking load in kg SWL in kg Dimensions in mm
a
Dimensions in mm
b
Dimensions in mm c Dimensions in mm d Dimensions in mm e Weight in kg/100 pcs. Item no.
2250 1125 14,2 14,2 20,6 22,2 84,1 7,4 TYL0.00.T5L
3600 1800 15,7 16,7 24,6 25,4 91,1 11,6 TYL0.00.T8L
5450 2725 19,1 19,8 28,6 30,2 114,3 20,5 TYL0.0T.12L
9050 4525 24,6 23,8 34,9 38,1 141,3 40,6 TYL0.0T.20L
13600 6800 31,8 28,6 46,9 48,4 182,6 82,4 TYL0.0T.30L
18150 9075 45,7 42,6 72,8 74 274 390 TYL0.0T.40L
22700 11350 50,8 47,6 81 82,3
304,8 432 TYL0.0T.50L

swivels.

swivels

Alle swivels zijn van het materiaal AISI 316 en zijn hoog gepolijst afgewerkt

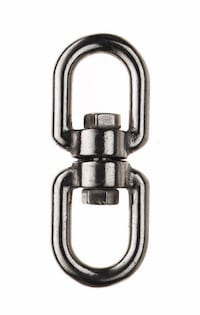

RVS Swivel 2 eyes

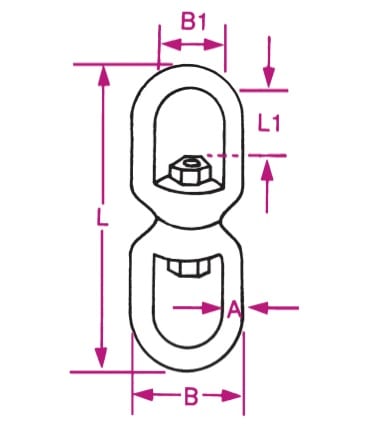

RVS Swivel 2 eyes maten
RVS swivel 2 eyes
Stainless Steel Swivel with 2 Eyes
Materiaal: AISI 316
Afwerking: hoog gepolijst

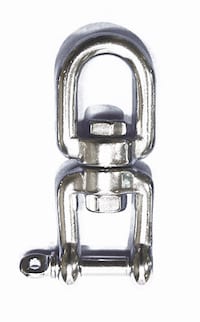

RVS swivel fork-eye
RVS swivel fork-eye
Stainless Steel Swivel Fork-Eye
Materiaal: AISI 316
Afwerking: hoog gepolijst

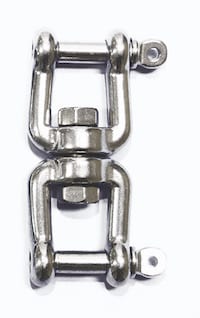

RVS swivel fork-fork
Stainless Steel Swivel Fork-Fork
Materiaal: AISI 316
Afwerking: hoog gepolijst
  • RVS swivel 2 eyes
  • RVS swivel fork-eye
  • RVS swivel fork-fork
Breaking load in kg Dimensions in mm
A

L

B

B1

L1
Weight in kg/100 pcs Item no.
400 4 50 19 11 13 2,2 5545.00.40
650
5 60 23 14 13 3,4 5545.00.50
1140 6 66 27 15 15 5,1 5545.00.60
1600 8 90 36 20 22 13,1 5545.00.80
2500 10 112 44 24 27 26 5545.01.00
5000 13 149 58 32 35 58 35545.01.30
8500 16 186 70 38 45 105 5545.01.30
10000 19 223 79 41 50 220 5545.01.90
12000 22 258 92 48 52 285 5545.02.20
13000 25 290 115 65 67 455 5545.02.50
Breaking load in kg Dimensions in mm
D

A

B1

B

C
Weight in kg/100 pcs Item no.
1140 6 66 14 12 11 4,9 IL27.41.06
1600
8 90 20 16 16 15 IL27.41.08
2500 10 111 24 20 21 29,5 IL27.41.10
5000 13 149 32 26 26 66,7 IL27.41.13
8500 16 188 39 32 36 120,5 IL27.41.16
10000 19 218 41 38 41 250 IL27.41.19
Breaking load in kg Dimensions in mm
D

A

C

B
Weight in kg/100 pcs Item no.
1140 6 65 11 12 4,4 IL27.42.06
1600
8 87 16 16 16,5 IL27.42.08
2500 10 111 22 20 33 IL27.42.10
5000 13 145 28 26 74,5 IL27.42.13
8500 16 178 37 32 134,5 IL27.42.16
10000 19 213 45 38 280 IL27.42.19

haken / karabijnhaken.

haken

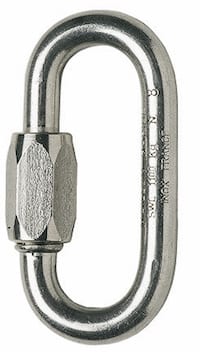

Quick Link

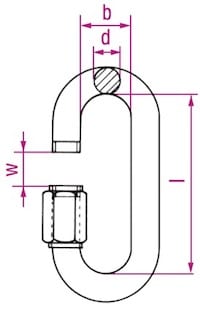

Quick Link maten
Quick Link
Stainless Steel Quick Link
Materiaal: AISI 316
Afwerking: hoog gepolijst
Normal Quicklink CE
Normal Quicklink CE
Stainless Steel Normal Quicklink CE
Materiaal: AISI 316 L
Afwerking: hoog gepolijst
Gemarkeerd met CE en WLL

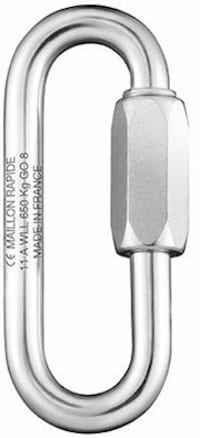

Wide Quicklink CE
Wide Quicklink CE
Stainless Steel Wide Quicklink CE
Materiaal: AISI 316 L
Afwerking: hoog gepolijst
Gemarkeerd met CE en WLL
Delta Quicklink CE
Stainless Steel Delta Quicklink CE
Materiaal: AISI 316 L
Afwerking: hoog gepolijst
Gemarkeerd met CE en WLL
  • Quick Link
  • Normal Quicklink CE
  • Wide Quicklink CE
  • Delta Quicklink CE
Normal size Dimensions in mm
l
Dimensions in mm
b
Dimensions in mm
w
Dimensions in mm d Dimensions in mm c Weight in kg/100 pcs Item no.
4 32 12 5,5 4 6,0 1,25 6585.00.04
5 39 13 6,5 5 7,0 2,20 6585.00.05
6 45 14 7,5 6 9,0 3,60 6585.00.06
7 52 16 8,5 7 9,5 5,00 6585.00.07
8 58 18 10,0 8 11,0 7,80 6585.00.08
10 69 22 12,0 10 13,0 13,,80 6585.00.10
WLL in kg Ø Dimensions in mm
HT

HI

A

T

O

E
Weight in kg/100 pcs Item no.
100 2,5 26 21 7 3,5 3,5 8 3,1 MRN0.00.25
160 3 31 25 8,5 4 4 9 5,3 MRN0.00.30
220 3,5 36 29 10 5 5 11 8,1 MRN0.00.35
280 4 39,5 31,5 11,5 6 5,5 12,5 12 MRN0.00.40
450 5 49,5 39,5 13 7 6,5 16 21 MRN0.00.50
650 6 57 45 14,5 9 7,5 19 35,4 MRN0.00.60
900 7 66 52 16 10 8,5 21,5 52,3 MRN0.00.70
1100 8 74 58 17,5 11 11 24 79 MRN0.00.80
1800 10 89 69 20,5 13 12 29 140,5 MRN0.01.00
WLL in kg Ø Dimensions in mm
HT

HI

A

T

O

E
Weight in kg/100 pcs Item no.
90 2,5 33 28 7 3,5 7 12 3,6 MRG0.00.25
145 3 39,5 33,5 8,5 4 8,5 13,5 7 MRG0.00.30
200 3,5 46 39 10 5 10 16 10,5 MRG0.00.35
250 4 53 45 11,5 6 11,5 19 15,4 MRG0.00.40
400 5 62 52 13 7 13 22 25,7 MRG0.00.50
580 6 70,5 58,5 14,5 9 14,5 25 42 MRG0.00.60
800 7 79 65 16 10 16 28 61,5 MRG0.00.70
980 8 88 72 17,5 11 17,5 31,5 93,3 MRG0.00.80
1600 10 105,5 85,5 20,5 13 20,5 36 161 MRG0.01.00
2200 12 124 100 23,5 15 23,5 43 274,7 MRG0.01.20
3100 14 142 114 26,5 17 26,5 49 430,5 MRG0.01.40
4000 16 161 129 29,5 19 29,5 54 645,8 MRG0.01.60
WLL in kg Ø Dimensions in mm
HT

HI

LT

Ll1

Ll2

E

O

R

T
Weight in kg/100 pcs Item no.
70 2,5 27 22 22 10 17 8 3,5 3,5 3,5 2,6 MRD0.00.25
110 3 30 24 27 12,5 21 9 4 4,25 4 6,1 MRD0.00.30
200 4 40 32 35,5 16 27,5 12,5 5,5 5,75 6 13,9 MRD0.00.40
325 5 48 38 40 17 30 16 6,5 6,5 7 23,6 MRD0.00.50
450 6 56 44 47 20,5 35 19 7,5 7,25 8 39,5 MRD0.00.60
625 7 63 49 51 21 37 21,5 8,5 8 10 59 MRD0.00.70
770 8 73 57 56 22,5 40 24 10 8,85 11 88,2 MRD0.00.80
1250 10 87 67 66 25,5 46 29 12 10,25 13 156,4 MRD0.01.00
1750 12 104 80 75 27,5 51 33 15 11,75 15 262,4 MRD0.01.20
2450 14 123 95 85 30,5 57 38,5 17 13,25 17 413,6 MRD0.01.40
3150 16 138 106 93 31,5 61 45 19 14,75 19 627,3 MRD0.01.60

Karabijnhaken


Karabijnhaak

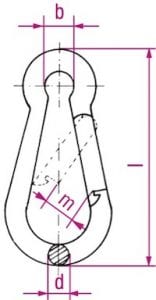

Karabijnhaak maten

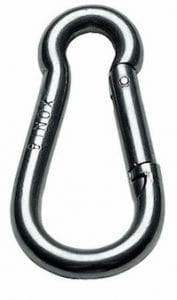

Karabijnhaak
Stainless Steel Snap Hook
Materiaal: AISI 316
Afwerking: hoog gepolijst

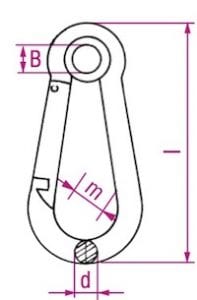

Karabijhaak met oog - maten
Karabijnhaak met oog
Stainless Steel Snaphook with eye
Materiaal: AISI 316
Afwerking: hoog gepolijst
Karabijnhaak Kong
Karabijhaak Kong
Kong Stainless Steel Snaphook
Materiaal: AISI 316
Afwerking: hoog gepolijst
Met sleutelvergrendeling systeem
Karabijnhaak Kong met oog
Kong Stainless Steel Snaphook with eye
Materiaal: AISI 316
Afwerking: hoog gepolijst
Met sleutelvergrendeling systeem
Karabijnhaak Kong met oog en lock
Karabijnhaak Kong met oog en lock
Kong Stainless Steel Snaphook with eye and threaded locking sleeve
Materiaal: AISI 316
Afwerking: hoog gepolijst
Met sleutelvergrendeling systeem
  • Karabijnhaak
  • Karabijnhaak met oog
  • Karabijhaak Kong
  • Karabijnhaak Kong met oog
  • Karabijnhaak Kong met oog en lock
Breaking load in kg Dimensions in mm
d

l

b

m
Weight in kg/100 pcs Item no.
180 4 40 7 6 1 IL22.01.04
220 5 50 8 7 1,8 5145.00.10
272 6 60 9 8 2,8 5145.00.15
364 7 70 10 9 4,6 5145.00.23
508 8 80 12 10 7 5145.00.27
728 10 100 15 12 14,6 5145.00.40
816 11 120 19 16 19,5 5145.00.55
908 12 140 22 21 27,5 IL22.01.14
1000 13 160 22 24 36,3 IL22.01.16
Breaking load in kg Dimensions in mm
d

l

m

B
Weight in kg/100 pcs Item no.
180 4 40 7 5 1,1 IL22.02.04
220 5 50 8 7 1,9 IL22.02.05
272 6 60 9 7,5 2,9 IL22.02.06
364 7 70 10 8 4,7 IL22.02.07
508 8 80 12 10 7,3 IL22.02.08
728 10 100 15 13,5 14,9 IL22.02.10
816 11 120 19 15 19,9 IL22.02.12
908 12 140 22 18 27,9 IL22.02.14
1000 13 160 22 22 37 IL22.02.16
Breaking load in kg Dimensions in mm
A

B

C

D

E
Weight in kg/100 pcs Item no.
- 50 5 8 5,5 7,5 1,6 KO05.55.05
- 60 6 9 6,5 9 2,7 KO05.55.06
- 70 7 10 8 9 4,4 KO05.55.07
800 80 8 11 8,5 11 6,6 KO05.55.08
1200 100 10 15 10,5 15 12,8 KO05.55.10
2000 120 11 18 12 17 18,4 KO05.55.12
2400 160 13 23 17,5 30 35,3 KO05.55.16
Breaking load in kg Dimensions in mm
A

B

C

E

Weight in kg/100 pcs
Item no.
- 50 5 8 7,5 1,7 KO05.57.05
- 60 6 9 9 2,8 KO05.57.06
- 70 7 10 9 4,5 KO05.57.07
800 80 8 11 11 6,7 KO05.57.08
1200 100 10 15 15 15,5 KO05.57.10
2000 120 11 18 17 35,4 KO05.57.12
Breaking load in kg Dimensions in mm
A

B

C

E

Weight in kg/100 pcs
Item no.
1200 100 10 14 13 1,7 KO05.58.10
2000 120 11 17 16 2,8 KO05.58.12

Springsnaps & s-haak


Springsnap
Springsnap
Stainless Steel Springsnap
Materiaal: AISI 316
Afwerking: hoog gepolijst
Springsnap met haak
Springsnap met haak
Stainless Steel Springsnap Open End
Materiaal: AISI 316
Afwerking: hoog gepolijst
S-haak
S-haak
Stainless Steel S-hook
Materiaal: AISI 304
Afwerking: hoog gepolijst
  • Springsnap
  • Springsnap met haak
  • S-haak
Breaking load in kg Dimensions in mm
L

W

S

d

Weight in kg/100 pcs
Item no.
220 50 24 10 8 2 IL22.20.50
500 59 31 12 12 5 IL22.20.70
900 96 47 20 16 15 IL22.21.00
Breaking load in kg Dimensions in mm
L

A

B
Weight in kg/100 pcs Item no.
220 50 7,5 6,5 2 IL22.50.50
500 65 11 10 5 IL22.50.65
900 90 17 13 15 IL22.50.90
Dimensions in mm
D

L

W1

S2
Weight in kg/100 pcs Item no.
3 30 6 5 0,3 IL22.40.03
4 36 11 6 0,8 IL22.40.04
5 43 14 10 1,5 IL22.40.05
6 55 16 18 2,6 IL22.40.06
8 75 23 20 6,5 IL22.40.08

Oogbout en -moer.

oogbout en -moer


Oogbout gegoten
Stainless Steel Springsnap
Materiaal: AISI 316
Afwerking: hoog gepolijst
Oogmoer gegoten
Stainless Steel Springsnap Open End
Materiaal: AISI 316
Afwerking: hoog gepolijst
Oogbout gesmeden
Stainless Steel S-hook
Materiaal: AISI 304
Afwerking: hoog gepolijst
Oogmoer gesmeden
Stainless Steel Springsnap
Materiaal: AISI 316
Afwerking: hoog gepolijst
Oogbout INOX-STAR
Stainless Steel S-hook
Materiaal: AISI 304
Afwerking: hoog gepolijst
  • Oogbout gegoten
  • Oogmoer gegoten
  • Oogbout gesmeden
  • Oogmoer gesmeden
  • Oogbout INOX-STAR
Breaking load in kg Normal size Dimensions in mm
B
Dimensions in mm
C
Dimensions in mm D Dimensions in mm E Weight in kg/100 pcs Item no.
420 M6 6 13 17 28 6 837.0600.01
840 M8 8 13 20 33 6 837.0800.01
1380 M10 10 17 25 42 11 837.1000.01
2040 M12 12 21 30 51 18 837.1200.01
4200 M16 14 27 35 60 28 837.1600.01
7200 M20 16 30 40 69 45 837.2000.01
10800 M24 20 36 50 87 74 837.2400.01
Breaking load in kg Normal size Dimensions in mm
B
Dimensions in mm
D
Dimensions in mm
E
Weight in kg/100 pcs Item no.
420 M6 6 17 28 6 838.0600.01
840 M8 8 20 33 6 838.0800.01
1380 M10 10 25 42 11 838.1000.01
2040 M12 12 30 51 18 838.1200.01
4200 M16 14 35 60 28 838.1600.01
7200 M20 16 40 69 45 838.2000.01
10800 M24 20 50 87 74 838.2400.01
Load capacity in t Normal size Load capacity F1 in kg
Dimensions in mm
B

Dimensions in mm C

Dimensions in mm D

Dimensions in mm
E

Weight in kg/100 pcs
Item no.
0,07 M6 70 8 13 20 36 6,00 5551.60.06
0,14 M8 140 8 13 20 36 6,00 5551.60.08
0,23 M10 230 10 17 25 45 11,00 5551.60.10
0,34 M12 340 12 20,5 30 54 18,00 5551.60.12
0,70 M16 700 14 27 35 63 28,00 5551.60.16
1,20 M20 1200 16 30 40 72 45,00 5551.60.20
1,80 M24 1800 20 36 50 90 74,00 5551.60.24
Load capacity in t Normal size Load capacity F1 in kg
Dimensions in mm
B

Dimensions in mm
D

Dimensions in mm
E

Weight in kg/100 pcs

Item no.
0,07 M6 70 8 20 36 5,00 5552.60.06
0,14 M8 140 8 20 36 5,00 5552.60.08
0,23 M10 230 10 25 45 9,00 5552.60.10
0,34 M12 340 12 30 53 16,00 5552.60.12
0,70 M16 700 14 35 62 24,00 5552.60.16
1,20 M20 1200 16 40 71 36,00 5552.60.20
1,80 M24 1800 20 50 90 72,00 5552.60.24
Type Nominal load capacity in t Dimensionsin mm
A
Dimensionsin mm
B
Dimensionsin mm
C
Dimensionsin mm
D
Dimensionsin mm
E
Dimensionsin mm
G
Dimensionsin mm
K
Dimensionsin mm
L
Dimensionsin mm
M
Dimensionsin mm
SW
Weight in kg/pce Item no.
INOX-STAR M12 0,5 43 14 10 30 30 32 56 18 M12 8 0,2 5555.E0.12
INOX-STAR M16 1,0 50 16 14 35 35,5 38 65 24 M16 10 0,3 5555.E0.16
INOX-STAR M20 2,0 57 19 16 40 41,5 46,5 74 30 M20 12 0,6 5555.E0.20
INOX-STAR M24 2,5 70 24 19 48 50 56 92 36 M24 14 1,0 5555.E0.24

terminals

Draad-terminal
Intern draad-terminal
Gaffel-terminal
Oog-terminal
Eindstop-terminal
Lus met klem
Lus met kous en klem
Spanners
Custom made
Eindstops
Draad-terminal
Intern draad-terminal
Gaffel-terminal
Oog-terminal
Eindstop-terminal
Lus met klem
Lus met kous en klem
Spanners
Custom made
Eindstops

toepassingen.

RVS kabels komen overal voor. Elke situatie vraagt om verschillende eigenschappen van de kabels. Soms moet een kabel flexibel zijn of juist enorm stug. Voor bepaalde toepassingen is juist de sterkte van belang. Wij adviseren u graag.

hijskabels

Wij maken kabels tot een diameter van 26 mm voor u op de maat en voorzien deze van lussen en kousen, haken en eventueel topschalmen.

balustrades

Voor balustrades worden vaak 5, 6 of 8mm kabels gebruikt. Wij hebben duizenden meters op voorraad en kunnen de kabels voorzien van spanners.

machinebouw

kousen aan kabel voor machinebouw - Carl Stahl
In machines zorgen, veelal dunnere, kabels voor beweging.  Deze kabels moeten flexibel of juist heel stijf zijn.

veiligheid

Kabels kunnen voor de veiligheid ingezet worden. Dit kan tegen het (om)vallen van producten zijn, maar ook tegen het wegnemen.

custom made

Heeft u een speciale kabel of samenstelling nodig. Wij houden van specials! Overleg met één van onze adviseurs over de mogelijkheden.

hijskabels

Wij maken kabels tot een diameter van 26 mm voor u op de maat en voorzien deze van lussen en kousen, haken en eventueel topschalmen.

balustrades

Voor balustrades worden vaak 5, 6 of 8mm kabels gebruikt. Wij hebben duizenden meters op voorraad en kunnen de kabels voorzien van spanners.

machinebouw

kousen aan kabel voor machinebouw - Carl Stahl
In machines zorgen, veelal dunnere, kabels voor beweging.  Deze kabels moeten flexibel of juist heel stijf zijn.

veiligheid

Kabels kunnen voor de veiligheid ingezet worden. Dit kan tegen het (om)vallen van producten zijn, maar ook tegen het wegnemen.

custom made

Heeft u een speciale kabel of samenstelling nodig. Wij houden van specials! Overleg met één van onze adviseurs over de mogelijkheden.

samenstellingen.

Wij maken graag kabels op maat en voorzien deze van de benodigde terminals. Of het nu gaat om één stuk of productiewerk, ons team in de werkplaats staat klaar voor je.
16 meter long production table - Carl Stahl

werkplaats

seriewerk

custom made

Stock at Carl Stahl

voorraad

catalogi.

Wij hebben een aantal catalogi voor verschillende branches en toepassingen. Hieronder zijn de catalogi te downloaden in pdf-vorm, maar wij sturen ze je ook graag per post toe. Mocht je meer willen weten kan je altijd contact met ons opnemen.

VOLG ONS OP INSTAGRAM CARLSTAHL.WIREROPES

Daag ons uit!

Stuur ons uw aanvraag




great things
are built
with
the best materials.


CONTACT
